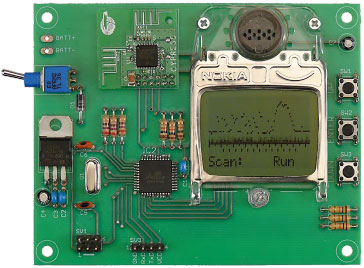

Spectrum-speurneus

Portable scanner voor de 2,4-GHz-band

De 2,4-GHz-band wordt tegenwoordig veelvuldig gebruikt voor draadloze verbindingen tussen allerlei apparaten. Dat geeft nogal eens problemen met draadloze netwerkverbindingen, omdat verschillende netwerken in de buurt op hetzelfde kanaal zitten te zenden. Met deze handige draagbare scanner kun je snel en eenvoudig bepalen welke frequenties in je omgeving worden gebruikt en welke kanalen je beter niet kunt kiezen voor de verbinding van je eigen draadloze netwerk.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

090985-1.zip

090985-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 090985-1-V10

Extra info / Update

- Scant de 84 banden van de 2,4-GHz-band ongeveer 20 maal per seconde.
- Weergave van de maximum waarde die elke frequentie band gehad heeft.
- Mogelijkheid om elke frequentieband meerdere malen achter elkaar te meten.
- Mogelijkheid om de gehele 2,4-GHz-band meerdere malen achter elkaar te scannen.
- Voeding 3,3 V, gestabiliseerd door low-drop spanningsregelaar
- Seriële aansluiting voor uitbreidingen
- Kan vanwege de zend/ontvang-module ook gebruikt worden voor andere (draadloze) toepassingen.

Onderdelenlijst

Weerstanden:
R1..R3,R7...R9 = 10 k
R4..R6 = 270 Ohm
Condensatoren:
C1..C3 = 100 n
C4,C7 = 10 µ/16 V radiaal
C5,C6 = 22 p
Halfgeleiders:
D1 = 1N4001
IC1 = LD-1117V33 (ST Microelectronics)
IC2 = ATmega324-20A (geprogrammeerd, EPS 090985-41)
MOD1 = module CYWM6935 (Farnell-bestelnr. 1319925/1321748, RS-bestelnr. 382-620)
Diversen:
X1 = kristal 11,0592 MHz
K1 = 2x3-pens header
K2 = 4-pens header
S1 = miniatuur schakelaar
S2...S4 = drukknop 5 mm voor printmontage
2x5 6-pens connector voor MOD1, steek 2 mm
display van Nokia 3310 telefoon (zoek op Marktplaats of eBay naar 'Nokia 3310 display')
9-V-batterij met aansluitclip, of 4 AA- of AAA-cellen met houder
Software 090985-11 en Eagle-layout van print 090985-1 beschikbaar
