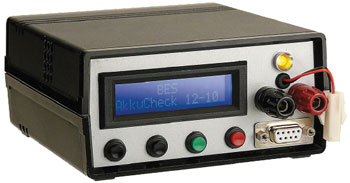

Accu-checker

Accucapaciteitsmeter: 1...10 cellen, max. 10 A

Een accupack is altijd zo goed als de zwakste cel. Met deze accu-checker kan de capaciteit van cellen bepaald worden, zodat op basis van die gegevens een optimaal accupack kan worden samengesteld. Het is daarvoor belangrijk om niet alleen de capaciteit, maar ook de inwendige weerstand van de cellen te meten.

Lees dit artikel verder met een Elektor-lidmaatschap.
Sluit u aan bij tienduizenden ingenieurs en elektronicaliefhebbers wereldwijd als lid. Profiteer van toegang tot Elektor Magazine, de Elektor-bibliotheek, exclusieve kortingen, vroege meldingen over Academy Pro-producten en meer. Kies vandaag nog een lidmaatschap en ontdek alles wat Elektor te bieden heeft. Log hier in Bent u al lid?

PRINT (Gold)

8x Elektor Magazine (print)

8x Elektor Magazine (digitaal)

Toegang tot het Elektor-archief*

Toegang tot meer dan 5.000 Gerberfiles

10% korting in de Elektor-store*

€ 144,95

Prijs per jaar

plus 20 euro verzendkosten.

* Ledenkorting en onbeperkte toegang tot het hele archief alleen voor volledige GOLD of GREEN members. Proefleden hebben beperkte toegang tot het online archief.

DIGITAAL (Green)

8x Elektor Magazine (print)

8x Elektor Magazine (digitaal)

Toegang tot het Elektor-archief*

Toegang tot meer dan 5.000 Gerberfiles

10% korting in de Elektor-store*

€ 99,95

Prijs per jaar

€ 20,00

4 maanden proeflidmaatschap

Een proefabonnement mag je maximaal een keer afsluiten.

* Ledenkorting en onbeperkte toegang tot het hele archief alleen voor volledige GOLD of GREEN members. Proefleden hebben beperkte toegang tot het online archief.

KOOP DIT ARTIKEL (PDF)

Krijg direct toegang tot dit Elektor-artikel en bewaar het voor altijd. Download vandaag nog uw PDF en duik in de wereld van innovatie en elektronicakennis van Elektor.

€ 5,00

Materials

071131-PCB.pdf

071131-11.zip

Extra info / Update

- Spanningsbereik 0 tot 12 V (komt overeen met 0 tot 10 NiCd- of NiMH-cellen)
- Ontlaadstroom tot 10 A
- Meting van de interne weerstand bij het begin van het ontlaadproces (bepaling van gemiddelde uit tien metingen)
- Ontladen met constante stroom met onderliggende ontlading met constante spanning
- Weergave van ingestelde en gemeten spanning en stroom
- Weergave van de duur van het ontlaadproces, capaciteit, inwendige weerstand, temperatuur van het koellichaam en toerental van de ventilator
- Bediening via vier druktoetsen, instelling van het aantal cellen, afschakelspanning en ontlaadstroom
- Kalibratiemogelijkheid voor de A/D-omzetters en de PWM-sturing
- LC-display van 2x16 tekens met achtergrondverlichting
- Status-LED
- Bewaking van de temperatuur van het koellichaam en ventilatorregeling (P-regeling)
- Seriële poort voor uitvoer van gemeten waarden en voor geavanceerde aansturing
- Dissipatie maximaal 120 W (bij voldoende koeling), in de software beperkt tot 40 W (dit is te wijzigen).
- Gratis download van de software en de printlay-out (071131)

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber

Elektor PCB Service

Elektor kan u de PCB Service van onze partner Eurocircuits van harte aanbevelen.

PCB Service

Materiaaloverzicht

Weerstanden:
(5 %/0,25 W, tenzij anders aangegeven)
R1…R4,R6…R10,R15…R17,R19,R21…R24,R26...R29,R33 = 10 k
R5 = 4k02 (1%)
R11,R12,R18,R31,R40 = 1 k
R13 = 2k2
R14,R30,R39 = 150 Ohm
R20,R25 = 2k49 (1 %)
R32,R36 = 47 k
R34 = 100 Ohm
R35 = 5k6
R37 = 470 Ohm
R38 = PBV 0.05 (Isabellenhütte Heusler), 50 mOhm (0,5 %) precisieweerstand (bijv. Conrad 447382-89)
P1 = instelpotentiometer 10 k, liggend
P2 = instelpotentiometer 2k5, staand

Condensatoren:
C1 = 1000 µ/63 V, radiaal, RM 10 mm
C2,C4,C6,C9...C12 = 100 n/50 V, keramisch
C3,C5,C7 = 47 µ/25 V radiaal, steek 2,54 mm
C13...C17 = 1 µ/16 V radiaal, steek 2,54 mm
C8,C18,C19,C21 = 10 n keramisch
C20 = 100 µ/16 V radiaal, steek 5,08 mm

Zelfinductie:
L1 = 100 µH smoorspoel in de vorm van een weerstand

Halfgeleiders:
B1 = DB104G (Taiwan Semiconductor), bruggelijkrichter, 1 A/400 V (bijv. Farnell 706796)
D1 = LT1009CLPG4 (TI), 2,5-V-spanningsreferentie, TO-92 (bijv. Farnell 9589724)
D2 = 1N4004
IC1 = 7805 met koelvin 15 K/W
IC2 = 7810
IC3 = 7812
IC4 = TLC274BCN (TI), DIP-14 met voetje
IC5 = ATmega32-16PU (Atmel), DIL-40 met voetje (geprogrammeerd, EPS 071131-41*)
IC6 = MAX232N (TI), DIP-16 met voetje
T1…T3 = BC337-40
T4 = IRFP064NPBF (International Rectifier, bijv. Farnell 8649227)
T5 = BD679

Diversen:
K1 = 2-polige printkroonsteen, steek 7,5 mm
K2,K3,K8,K9 = 2-pens header, steek 2,54 mm
K4 = 3-pens header, steek 2,54 mm
K5 = 2x8-pens header, steek 2,54 mm
K6 = 2x5-pens header, steek 2,54 mm
K7 = 2 x soldeerpen 1,3 mm doorsnede
LCD1 = LCD 2x16 tekens, bijv. DEM16217 SYH-PY /V (Elektor-Shop 030451-72)
TR1 = Printtransformator 12 V/0,33 A secundair, bijv. EI38/13.6 4.0 VA (Pulse), Nr.: 038-5414.0 (230 V primair), 038-5402.0 (115 V primair) of BV EI 382 1191 (HAHN, primair 230 V)
X1 = 8-MHz-kristaloscillator, bijv. O8M000000L642 (AEL Crystals, Farnell 9509712)
X2 = horlogekristal 32,768 kHz, cylindrische behuizing
F1 = glaszekering 5 x 20 mm, 0,315 A/250 V traag, incl. zekeringhouder met kap
F2,F3 = glaszekering 5 x 20 mm, 6,3 A flink, met zekeringhouder
9-polige sub-D-connector
4 x druktoets, 1-polig, voor frontplaatmontage
Koelventilator, 12 VDC, 80 mA, 4 x 4 cm
PTC-temperatuursensor KTY 81-122 (NXP), SOD-70
Koellichaam SK 68/50 SA (Fischer Elektronik), 50x46x33 mm, 4,6 K/W
Duo-LED (groen en rood), 5 mm
Warmtegeleidende lijm voor bevestiging van de temperatuursensor aan het koellichaam
Banaanstekerbussen 4 mm (1 x rood, 1 x zwart)
