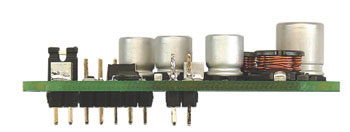

5-V-power-controller
Accugebruik voor 2…8 V

Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Extra info / Update
- Ingangsspanningsbereik 2 tot 8 V (2 x AA-accu tot 2 x LiIon/LiPo-accu)
- Voeding van een 5-V-schakeling met twee AA-batterijen tot maximaal 150 mA
- Speciaal geschikt voor microcontroller-schakelingen met 5 V
- Rendement 75 % bij 2 V en > 76 % bij 3…8 V ingangsspanning
- Gemakkelijk verkrijgbare standaard onderdelen
- Alle aansluitingen in 2,54-mm-raster
- Software Off functie via de microcontroller
- Inschakeltoets kan ook als invoertoets worden gebruikt
- Geringe stroomopname in Soft-Off-Standby
Onderdelenlijst
(Alles SMD 0805, 1%)
R1,R2,R4 = 10 k
R3 = 10 Ohm (zie tekst)
R5 = 100 k
R6 = 560 k
R7 = 680 k
Condensatoren:
C1,C6,C7 = 100 µ/25 V SMD (bijv. Farnell 1735335)
C2,C8 = 100 n/100 V SMD (bijv. Reichelt SMD-1812 100N, zie tekst)
C3 = 1 µ/25 V SMD tantaal 0805 (bijv. Farnell 1135280)
C4 = 10 n/100 V SMD (bijv. Reichelt SMD-1812 10N, zie tekst)
C5 = 220 µ/35 V SMD (bijv. Farnell 9695877)
Spoelen:
L1,L2 = 33 µH/2 A, 0Ohm12 SMD (bijv. Farnell 1612699, Reichelt L-PISM 33µ)
L3 = 27 µH/0A8, 0Ohm26, SMD (bijv. Farnell 1539570)
Halfgeleiders:
(Alles SMD)
D1,D2 = BAT54S (SOT-23, STMicroelectronics)
D3 = MBRS340 (SMC, ON Semiconductor)
T1 = BSS138N (SOT-23, Infineon)
IC1 = LT1302 (SO-8, Linear Technology)
Diversen:
K1,K2 = 2-polige pinheader
K3 = 5-polige pinheader
