Luid en duidelijk

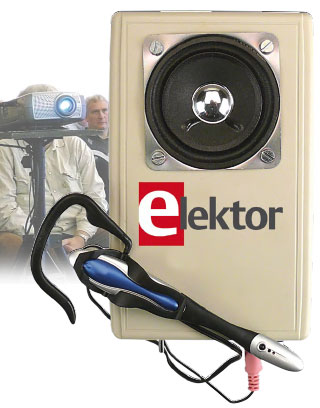

Draagbaar geluidssysteem met feedback-onderdrukking

Luid en duidelijk
Soms is het handig als je stem nèt even wat harder gaat. Of het nu gaat om een rondleiding of een lezing in een rumoerige ruimte, net dat beetje extra volume kan genoeg zijn om het voor iedereen verstaanbaar te maken. Alleen moet je bij zo’n ‘PA-systeem’ erg opletten met feedback. Daarom hebben we in deze schakeling gebruik gemaakt van een al eerder gepubliceerd anti-feedback-principe: een frequentieverschuiver.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update

- Maximaal 10W/8 Ohm (bij 14V voeding)
- Feedbackonderdrukking door frequentieverschuiving
- Geschikt voor zowel electret als dynamische microfoons
- Laag stroomverbruik
- Ook eventueel zonder frequentieverschuiver bruikbaar voor draagbare toepassingen

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list

Onderdelenlijst frequentieverschuiver
Weerstanden: (0805)
R1,R5,R6,R8,R9,R11-R22,R28-R34 = 10 k, 1 %, 125 mW SMD
R2,R3,R23-R27 = 1 k, 1 %,125 mW SMD
R10 = 8k2, 1 %,125 mW, SMD
R4 = 4k3, 1 %,250 mW, SMD
R7 = 5k1, 1 %,250 mW, SMD
R35,R36 = 1 M, 1 %,125 mW, SMD

Condensatoren: (0805, behalve C17, C20)
C1 = 220 n / 25 V, 10 %, X7R, SMD
C2 = 4n7 / 50 V, 10 %, X7R, SMD
C3,C13,C14 = 47n / 50 V, 10 %,n X7R, SMD
C4,C8,C9 = 10 n / 50 V, 10 %, X7R, SMD
C5,C23-C34 = 100 n / 50 V, 10 %, X7R, SMD
C6,C7,C16 = 1 n / 50 V, 10 %, X7R, SMD
C11 = 1n8 / 50 V, 10 %, NP0, SMD
C12 = 270 p / 50 V, 5 %, NP0, SMD
C15 = 6n8 / 50 V, 10 %, X7R, SMD
C10 = 100 p / 50 V, 5 %, NP0, SMD
C17,C20 = 50 p / 25 V, SMD trimmer, AVX CTZ3E-50C-W1-PF
C18,C21 = 22 p / 50 V, 5 %, NP0, SMD
C19,C22 = 12 p / 50 V, 5 %, NP0, SMD
C35 = 1n5 / 50 V, 10 %, X7R, SMD

Halfgeleiders:
IC1,IC2,IC4 = LM6134AIM SMD (SO-14)
IC3,IC5 = 74HC4066 SMD (SO-14)
IC6,IC8 = 74HC4060 SMD (SO-16)
IC7,IC9 = 74HC74 SMD (SO-14)

Diversen:
X1,X2 = 8 MHz kristal SMD, AVX CX49GFWB08000H0PESZZ
K1,K2 = 2-pens haakse header (SIL)
K3 = 3-pens haakse header (SIL)
print 090675-2

Onderdelenlijst mic/eindversterker

Weerstanden: (0805, behalve P1, P2)
R1 = 220 Ohm, 1 %, 125 mW SMD
R2,R8,R9 = 2k2, 1 %, 125 mW SMD
R3 = 10 k, 1%, 125 mW SMD
R4 = 1 k, 1 %, 125 mW SMD
R5 = 3k3, 1 %, 125 mW SMD
R6 = 6k2, 1 %, 250 mW SMD
R7 = 8k2, 1 %, 125 mW SMD
R10,R11 = 5k6, 1 %, 125 mW SMD
R12 = 12 k, 1 %, 125 mW SMD
P1 = 20 k, 20 %, 250 mW SMD, Vishay Sfernice TS53YJ203MR10
P2 = 10 k, 20 %, 250 mW, SMD, Bourns 3310Y-001-103L

Condensatoren: (0805, behalve C1, C21, C23, C27)
C1,C21,C23 = 33 µF / 16 V, 20 %, SMD (chiptype 5x6 mm)
C2 = 220 n / 50 V, 10 %, X7R, SMD
C3,C10,C11,C20,C22,C24,C25 = 1 µ / 16 V, 10 %, X7R, SMD
C4 = 470 p / 50 V, 5 %, NP0, SMD
C5,C6,C7 = 150 n / 50 V, 10 %, SMD
C8,C9,C16,C17,C26 = 100 n / 50 V, 10 %, X7R, SMD
C12,C14 = 10 n / 50 V, 10 %, X7R, SMD
C13 = 1n5 / 50 V, 10 %, X7R, SMD
C15 = 2u2 / 50 V, 10 %, X7R, SMD
C18,C19 = 100 p / 50 V, 5 %, NP0, SMD
C27 = 220 µF / 16 V, 20 %, SMD )chiptype 10x10 mm’

Spoelen: (0805)
L1,L2 = 220 Ohm bij 100 MHz, 50 mOhm, 2 A, SMD, Murata BLM21PG221SN1D
L3 = 60 Ohm bij 100 MHz, 25 mOhm, 3 A, SMD, Murata BLM21PG600SN1D

Halfgeleiders:
D1 = 1 A / 20 V SMD Schottkydiode, PMEG2010AET (SOT-23)
IC1 = MAX9768ETG+ (TQFN-EP)
IC2 = TS922ID (SO-8)
IC3 = LP2980AIM5-3.3 (MA05B)

Diversen:
K1,K2,MIC1 = 3 x 2-pens haakse header (SIL)
K3,P2 = 2 x 3-pens haakse header (SIL)
LS1,BT1,BT2 = 3 x 2-pens header (SIL)
2x Batterijhouder voor 2 AA-cellen
Luidspreker 2 W/8 Ohm, bijv. Eurotec International 59-F67.00-01FR
Behuizing 165 x 100 x 32 mm, bijv. MULTICOMP MCRH3165, Farnell 1520395
Schakelaar DPDT, dubbelpolig, 2A
3,5 mm stereo klinkstekkerbus voor paneelmontage
print 090675-1
