Klein maar fijn – de Minimod18

Een nieuw controllerboard voor het ATmega-project

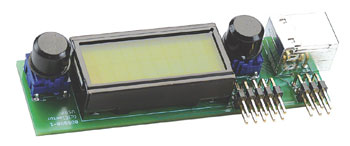

De Minimod18 is een zeer compacte, universeel inzetbare processormodule. Hij beschikt standaard over veelgebruikte periferie, zoals druktoetsen, een LC-display, USB, I2C- en ISP/SPI-poorten. De gebruiker hoeft alleen nog de specifieke periferie voor zijn eigen project toe te voegen en deze met de Minimod18 verbinden. Zo realiseert men in een wip een apparaat compleet met gebruikersinterface!

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

090773-11.zip

Extra info / Update

Controller:
* AVR-RISC-Controller ATmega328P-AU van Atmel
* 32 KB Flash
* 1 KB EEPROM
* 2 KB RAM
* 8 ADC-ingangen
* 3 Timers en 6 PWM-kanalen
* 20 MHz klokfrequentie
* I2C, SPI, USART-interface
* Voedingsspanning 1,8 V...5,5 V

Kaart:
* USB-connector
* Voeding via USB mogelijk
* 16 MHz kristal
* 64 kB EEPROM, aangestuurd via I2C
* LCD EADIPS082-HNLED (alfanumeriek 2x8, met LED-backlight)
* Potmeter voor contrastregeling
* 2 Druktoetsen
* Connector voor SPI/ISP
* Connector voor I2C en ADC

Componenten

De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.

Download de BOM lijst

Onderdelenlijst

Weerstanden:
R1,R2,R5 = 2k2 (0603)
R3,R4 = 68 Ohm (0603)
R6 = 10 k (0603)
P1 = 10k instelpotmeter (TC33)
Condensatoren (0603):
C1,C2 = 22 p
C3...C6 = 100 n
Spoelen:
L1 = 10 µH (0603)
Halfgeleiders:
D1,D2 = 3V6 (SOT23)
IC1 = AT24C512 (SO-08M)
IC2 = ATmega328-AU (TQFP32-08)
(Geprogrammeerd verkrijgbaar onder nummer 090773-41)
Diversen:
LCD = EADIPS082-HNLED
K1 = 2x5 pinheader, haaks
K2 = USB-B-connector
K3 = 2x3 pinheader, haaks
S1,S2 = druktoets voor printmontage
X1 = 16 MHz (ABM3)
