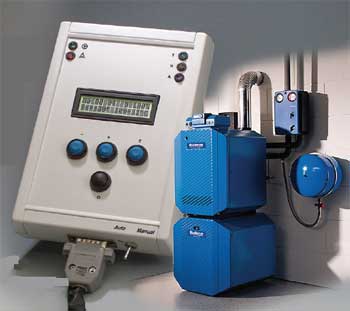

Slimmer stoken met ATmega

Intelligente verwarmingsregeling

Als een verwarmingsinstallatie alleen maar een ketelthermostaat heeft en geen buitentemperatuursensor, dan gaat er veel energie verloren. Dat is niet van deze tijd. Voor een nieuwe verwarmingsinstallatie moet echter flink geïnvesteerd worden. Een goedkope maar toch efficiënte en flexibele aanpassing is mogelijk met een microcontroller-board en een paar externe componenten. Dat is niet alleen goed voor de portemonnee, maar ook nog eens goed voor het milieu!

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

060325-PCB.pdf

060325-11.zip

Extra info / Update

Eigenschappen

- Regeling van de keteltemperatuur afhankelijk van de buitentemperatuur
- 3 modi (nacht, dag, afwezig)
- Voor elke modus vrij instelbare regelkarakteristieken
- Totaal 64 timers programmeerbaar (in 2 onafhankelijke groepen)
- 4 Timers voor werkdagen en iedere aparte weekdag
- Automatische temperatuurdaling ’s nachts
- Waterpomp uitschakelbaar
- Overzichtelijke menu’s
- Vertraagde uitschakeling van de waterpomp, bijvoorbeeld bij het overschakelen naar de nacht-modus.
- Opslag van het dagverbruik en de gemiddelde dagtemperatuur gedurende 130 dagen
- Weergave van de verbruiksgegevens van de laatste 5 dagen
- Download van alle opgeslagen gegevens via seriële interface
- Alle instellingen en verbruiksgegevens worden in EEPROM opgeslagen
- Optionele bediening via rotary encoder
- Handmatige omschakeling van de bedrijfsmodus (nacht, dag, afwezig) mogelijk met een drukknop
- Noodschakelaar overbrugt de regeling
- Remote-display via seriële interface
- Controller-firmware inclusief broncode en Windows-software gratis verkrijgbaar

Onderdelenlijst

Weerstanden:
R1 = 100 k
R2 = 220 ohm
R3 = 10 k
R4 = 4k7
RN1 = SIL-weerstand-array 10x470 ohm
RN2 = SIL-weerstand-array 8x100 k
Condensatoren:
C1,C2 = 22 p
C3…C10 = 100 n
C11,C12 = 22 (/20 V
Halfgeleiders:
D1 = DC-10EWA LED-bargraph (Kingbright)
(D2 = SFH506-36, 36-kHz-IR-ontvanger, Infineon)*
D3 = 1N4001
N1 = MC7805BTE (Fairchild Semiconductor)
IC1 = Atmega32 (geprogrammeerd, EPS 060325-41)
IC2 = MAX232CWE (Maxim/Dallas Integrated Products)
(IC3 = DS1820 (Maxim/Dallas Integrated Products)*
IC4 = ULN2803A (o.a. ST, TI, ON)
Diversen:
Q1 = kristal 8 MHz, HC-49U
K2 = relais 1xmaak, 12 V/2 A
S1…S5 = drukknop ITT Schadow (alternatief: rotary encoder met druktoets)
LCD = LC-display 2x16 tekens met LSI KS0070B (bijv. Displaytech 162CBCBC) met 14-polige header en connector
JP1 = 2x5 pens haakse header met kraag
JP14 = mono-klinkstekerbus 3,5 mm voor printmontage
S12, S13, S20 = printkroonsteen, 2-polig, steek 5 mm
S21 = printkroonsteen, 3-polig, steek 5 mm
DIL-IC-voetjes 16-, 18- en 40-polig (van elk 1 ex.)
Extern:
K3,K4 = relais 1xmaak, 12 V/2 A
enkelpolige wipschakelaar
R8,R10 = 1k5
R9,R11 = KTY81/110 (NXP)
Print 060325-1
