Bluetooth met de ATM18

De Vikingen komen!

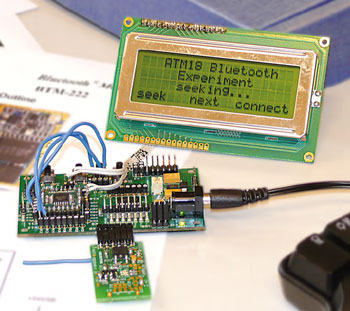

Sinds de introductie in 2001 is Bluetooth uitgegroeid tot een niet meer weg te denken standaard voor draadloze communicatie tussen apparaten. Met behulp van een goedkope seriële Bluetooth-chip kan ook ons ATM18-testbord worden uitgerust met Bluetooth-functionaliteit. De voorbeeld-software in C is natuurlijk ook aan te passen voor gebruik met andere ATmega-kaarten.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

080948-PCB.pdf

080948-11.zip

Extra info / Update

Eigenschappen

- Bluetooth-module BTM-222
- Bluetooth Ver. 2.0+ EDR gecertificeerd
- Zendvermogen (klasse 1) tot +18 dBm = 63,1 mW/50 Ohm
- Geringe stroomopname (hold, sniff, park, deep sleep mode)
- Voedingsspanning 3,0 tot 3,6 V
- Volledige Bluetooth-overdrachtssnelheid via UART
- Ondersteunt maximaal 7 ACL-links en 3 SCO-links
- Ondersteunt Enhanced Data Rate (EDR) voor beide modulatiesoorten (2-Mb/s- en 3-Mb/s-modulatie)
- SPP-firmware met AT-commando’s
- Afmetingen: 28,2 x 15,0 x 2,8 mm

Onderdelenlijst

Weerstanden:
R1...R8 = 1 k SMD 0805
Condensatoren:
C1,C3,C4 = 100 n, SMD 0805
C2 = 10 µ/10 V, SMD 1206
Halfgeleiders:
D1 = LED rood, SMD 0805
D2 = LED groen, SMD 0805
T1...T4 = BC847 SMD (SOT-23)
IC1 = BTM-222 Bluetooth-module, Rayson Technology*
IC2 = LF33C of LF33CDT, DPAK-behuizing (bijv. Farnell 1087187)
Diversen:
K1 = 6-polige haakse connector
JP1 = 3-polige connector met jumper (of draadbrug)
Print 080948-1

Extra componenten bij gebruik van IC1 = BTM-220
Weerstanden (SMD 0805):
R9 = 47 k
R10 = 22 k
R11 = 1k5
R12,R13 = 27 Ohm
Condensatoren:
C5,C6 = 100 n, SMD 0805
Spoel:
L1 = 2200 Ohm @ 100 MHz, bijv. Murata DLW31SN222SQ2L (Farnell bestelnr. 1515599)
Verder:
K2 = USB-connector type A SMD, bijv. Lumberg 2410 07 (Farnell bestelnr. 1308875)
