Diagnose met Bluetooth

Bluetooth-uitbreiding voor de OBD-2-Analyser NG

Diagnose met Bluetooth

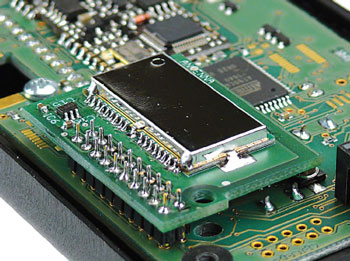

OBD-2-Analyser NG is dankzij zijn Open Source-besturingssysteem en zijn uitbreidingspoort geschikt voor uitbreidingen. Dat maakt het mogelijk om nu een Bluetooth-module te integreren. Zo wordt deze handheld-analyser een systeem met pc-ondersteuning en daarmee krijgt het vele nieuwe mogelijkheden.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Extra info, Update
* Bluetooth Class 1 (tot 100 m ontvangstbereik)
* Antenne geïntegreerd op de opsteekprint
* 19200 Baud draadloze gegevensoverdracht
* Goedkope Bluetooth-module
* Afmetingen van de print 28 mm x 38 mm

Component list

Condensatoren:
C1, C2 = 1 µ SMD

Halfgeleiders:
IC1 = Bluetooth-module BTM-222
IC2 = TS5205CX533 (SMD SOT23)
Diversen:
J1, J2 = 10-polige pinheader
Bouwkit 090918-71 (gedeeltelijk opgebouwde print en alle onderdelen)
