UniLab

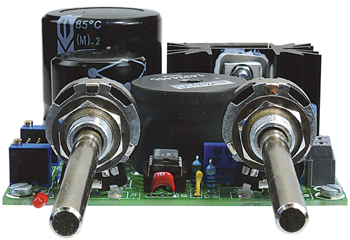

Schakelende labvoeding 0-30 V/3 A

UniLab
Een netvoeding met instelbare uitgangsspanning en stroombegrenzing behoort tot de basisuitrusting van elk elektronicalab. Een uitvoering in de vorm van een schakelende voeding schrikt echter velen af omdat dat ingewikkelder is. Met een slimme combinatie van bekende technieken is het echter helemaal niet zo ingewikkeld. Met deze schakeling kan naar keuze een enkelvoudige of een dubbele netvoeding gebouwd worden.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update

* Secundair schakelende en instelbare netvoeding (buck-converter)
* Uitgangspanning 0...30 V (minstens 25 V)
* Instelbare stroombegrenzing tot 3 A
* Maximaal uitgangsvermogen 90 W
* Compact printontwerp
* Schakelfrequentie 52 kHz
* Bouwpakket verkrijgbaar in de Elektor-shop

Component list

Weerstanden:
(250 mW/1 %, indien niet anders aangegeven)
R1,R2 = 820 Ohm
R3 = 240 Ohm
R4,R5 = 560 Ohm/1 W
R6 = 0,05 Ohm/5 W (Vishay Dale LVR05R0500FE73 of weerstanddraad 1,73 Ohm/m, zie tekst)
R7,R8 = 12 k
R9 = 47 k
R10 = 39 k
R11 = 160 k
R12,R13 = 1 k
R14 = 100 Ohm
R15 = 100 k
R16 = 10 k
P1 = 25 k potmeter, lineair
P2 = 250 k potmeter, lineair
P3 = 50 Ohm instelpotmeter, meerslagen, staand
P4 = 10 k instelpotmeter, meerslagen, staand
P5 = 50 k instelpotmeter, meerslagen, staand
P6 = 1 k instelpotmeter, meerslagen, staand
P7 = 200 Ohm instelpotmeter, meerslagen, staand

Condensatoren:
C1 = 10.000 µ/50 V, radiaal
C2,C3 = 220 µ/63 V, radiaal
C4 = 100 µ/63 V, radiaal
C5 = 2.200 µ/63 V, radiaal
C6 = 680 p keramisch
C7 = 100 n keramisch

Halfgeleiders:
B1 = Bruggelijkrichter 6 A/800 V (bijvoorbeeld Vishay GSIB680)
D1 = 1N5822 (Schottky diode 3 A/40 V)
D2,D3 = 1N4007
D4 = zenerdiode 22 V/1 W
D5 = zenerdiode 18 V/1 W
D6 = 1N4148
D7 = LED 3 mm, rood, low current (2 mA)
IC1 = LM2576T-ADJ, National Semiconductor (zie tekst)
IC2 = LM337LZ
IC3 = LM358AN

Diversen:
L1 = 330 µH/4,5 A (muRata Power Solution 1433445C) of 330 µH/3 A (Würth 744137)
TR1 = voedingstransformator 230 V, sec. 25 V/3,2 A (zie tekst)
Koellichaam voor IC1 (T0-220 < 9,9 K/W, bijvoorbeeld Fischer Elektronik SK 129 25,4 STS)
K1,K2 = 2-polige printkroonsteen, steek 5 mm
K3 = pinheader 2x3, steek 2,54 mm
Print EPS 090786-1 of
Complete kit met print en alle onderdelen behalve de voedingstrafo EPS 090786-71
