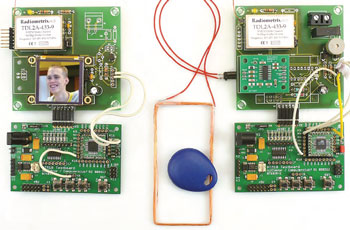

VisiOLED
OLED-kleurendisplay met radiotransmissie en RFID aan de ATM18

Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Extra info / Update
• Resolutie 128 x 128 pixels
• 256/65k kleuren
•
• Actieve oppervlakte:
• Zichthoek bijna 180°
• Eenvoudige 5-polige aansluitpoort
• Voedingsspanning 3,6 tot 6,0 V
• Stroomopname gemiddeld 40 mA bij 5 V
• RS-232 (0/3,3 V) met Auto-Baud-functie (300 tot 256 kBd),
• Twee softwareversies: Serial Command-platform en 4D Graphics Language
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Transceiver-print 081141-1 met RFID (Outdoor)
Weerstanden:
R1,R3 = 10 k
R4 = 1 k
Condensatoren:
C1,C3 = 100 n
C4 = 100 µ/25 V radiaal
Halfgeleiders:
D1 = 1N4001
T1,T2 = BC547B
Diversen:
Re1 = 5-V-Relais, maakcontact 250 V AC/5 A (b.v. Omron G6D-1A-ASI 5DC)
Mod3 = RFID-Module 080910-91
Ant2 = RFID-Antennespoel (160 Wdg. 0,2-mm-CuL, diameter ca.
K1 = 2-polige printkroonsteen, RM
Weerstanden:
R2,R3,R7 = 10 k
R4 = 1 k 5%
R5,R6 = 220 Ohm
Condensatoren:
C1,C2,C3 = 100 n
C4 = 100 µ/25 V
Halfgeleiders:
T2 = BC547B
D2 = LED rood, Low current,
IC1 = 74HC4053
Diversen:
Bz1 = 5-V-Piezo-buzzer (b.v. Megacera CPM121A0A)
Mod1 = 433-MHz-Data-transceiver TDL2A-433-9 (Radiometrix)
Mod2 = OLED-Display-module µOLED-128-G1(SGC) (4D Systems)
Ant1 = Draadantenne, lengte
JP1 = 2-polige pinheader met jumper
K2,K3 = 6-polige pinheader
K4 = 5-polige pinheader
ATM18-testboard 071035-92 met controller-module -91
