Van 4 naar 16
Poortuitbreiding met 74HC595-bouwstenen

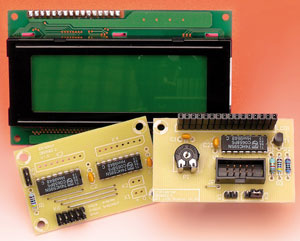

Het kan gebeuren dat de microcontroller van uw keuze te weinig poorten heeft om alle functies van een schakeling aan te sturen. Onze handige uitbreidingsprinten bieden hier uitkomst, want er worden slechts vier aansluitingen gebruikt. De eerste print beschikt over 16 digitale uitgangen; op de tweede, net zo eenvoudig aan te sturen print kan een HD44780-compatibel LCD worden aangesloten. Er is een bijbehorende C-bibliotheek voor AVR-controllers.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Extra info / Update
Specificaties
* Poortuitbreidingsprint 4 -> 16 uitgangen
* Extra print voor LCD-aansturing via 4 poorten (HD44780-compatibel LCD)
* Besturing via Software-SPI met vrije keuze van de besturings-poortpennen
* De printen zijn in serie te schakelen
* Totale belasting van alle uitgangen ca. 70 mA
* C-Bibliotheek voor AVR-controllers voor poortuitbreiding en LCD-aansturing
* Poortuitbreidingsprint 4 -> 16 uitgangen
* Extra print voor LCD-aansturing via 4 poorten (HD44780-compatibel LCD)
* Besturing via Software-SPI met vrije keuze van de besturings-poortpennen
* De printen zijn in serie te schakelen
* Totale belasting van alle uitgangen ca. 70 mA
* C-Bibliotheek voor AVR-controllers voor poortuitbreiding en LCD-aansturing
Onderdelenlijst
Onderdelenlijst LCD-print
Weerstanden:
R1,R2 = 1 k
R3 = 4k7
P1 = Trimpotmeter 10 k
Condensatoren:
C1,C2 = 100 n
Halfgeleiders:
T1 = BC557
IC1 = 74HC595
Diversen:
K1 = 2-polige pinheader
K2 = pinheader 2 x 5
JP1 = 3-polige pinheader met jumper
Onderdelenlijst poortuitbreidingsprint
Weerstanden:
R1 = 1 k
Condensatoren:
C1,C2 = 100 n
Halfgeleiders:
IC1,IC2 = 74HC595
Diversen:
K1,K2 = 2-polige pinheader
K3,K4 = 8-polige pinheader
K5 = pinheader 2 x 5
JP1 = 3-polige pinheader met jumper
Weerstanden:
R1,R2 = 1 k
R3 = 4k7
P1 = Trimpotmeter 10 k
Condensatoren:
C1,C2 = 100 n
Halfgeleiders:
T1 = BC557
IC1 = 74HC595
Diversen:
K1 = 2-polige pinheader
K2 = pinheader 2 x 5
JP1 = 3-polige pinheader met jumper
Onderdelenlijst poortuitbreidingsprint
Weerstanden:
R1 = 1 k
Condensatoren:
C1,C2 = 100 n
Halfgeleiders:
IC1,IC2 = 74HC595
Diversen:
K1,K2 = 2-polige pinheader
K3,K4 = 8-polige pinheader
K5 = pinheader 2 x 5
JP1 = 3-polige pinheader met jumper
