Regelsysteem voor zonneboilers

Altijd de maximale energie-overdracht

Regelsysteem voor zonneboilers
In dit artikel wordt een regelsysteem voor zonneboilers beschreven. Het bijzondere van dit systeem is dat het geschikt is voor installaties met meerdere zonnecollectoren die in verschillende richtingen zijn opgesteld en voor installaties die meer dan één voorraadvat hebben, waardoor het nodig is om verschillende pompen en kleppen te bedienen.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update

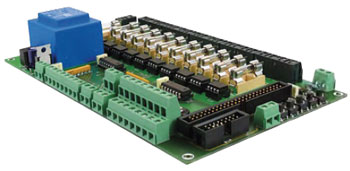

Eigenschappen:

* Universele besturingsprint
* 10 uitgangen 230 V/1,2 A
* 10 digitale in/uitgangen (5 V)
* standaard LCD-interface
* 5 druktoetsen
* digitale potentiometer

Component list

Weerstanden:

R1...R5 = 1 k, 1 %/250 mW, SMD 0805

R6 = 1 kOhm, 5 %/250 mW

R8 = SIL-array 4 x 4k7

R7 = SIL-array 8 x 4k7

R9,R10 = SIL-array 8 x 150 Ohm

Condensatoren:

C1 = 470 u/25 V radiaal, diam. 10 mm

C2...C5 = 100 n, steek 5 mm

Halfgeleiders:

IC1,IC2 = SN74LS06N (Texas Instruments of equivalent)

IC3...IC12 = Halfgeleiderrelais AQH3213 (Panasonic)

IC13 = AD8400ARZ1 (Analog Devices)

IC14 = 7805

B1 = bruggelijkrichter 1,2 A/100 V, 1KAB10EPBF (Vishay)

D1 = 1N4004

Diversen:

F11 = zekering 200 mA/250 V traag, 5 x 20 mm

F1...F10 = zekering 1,2 A/250 V traag, 5 x 20 mm

K1...K11 = 2-polige printkroonsteen, steek 7,5 mm

K12 = 8-polige printkroonsteen, twee lagen, MKKDSN 1,5/8-5,08 (Phoenix Contact)

K13 = 2-polige printkroonsteen, twee lagen, MKKDSN 1,5/2-5,08 (Phoenix Contact)

K14,K16,K19,K20 = 2-polige printkroonsteen, steek 5,08 mm (bijv. Farnell 3041440)

K15 = 8-polige printkroonsteen, steek 5,08 mm (bijv. Farnell 3041517)

K17 = 2x25-pens connector N2550-6002-RB (3M)

LCD1 = alfanumeriek display 4 regels x 20 karakters (EPS 050176-73)

P1 = instelpotmeter 10 kOhm horizontaal

S1...S5 = druktoets met maakcontact

TR1 = nettransformator 3,2 VA, sec. 2 x 6 V (bijv. Farnell 1131487)

11 zekeringhouders 5 x 20 mm (bijv. Farnell 146123)

10 IC-voetjes DIL-8

2 IC-voetjes DIL-14

Print 100038-1
