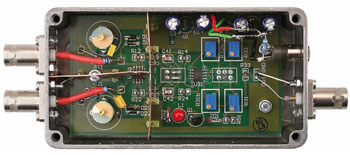

Differentiële probe voor zelfbouw

Hoogspanningswerker
Het meten van (wissel)spanningen met een oscilloscoop is meestal goed mogelijk zolang het gaat om spanningen tot enkele tientallen volts. Anders wordt het als flink hogere spanningen moeten worden gemeten. Dan is vaak ook een differentiële meting nodig i.v.m. een galvanische scheiding van het lichtnet (een scoop is immers gewoonlijk met randaarde verbonden). Voor dit doel zijn speciale differentiële probes te koop, maar die zijn behoorlijk aan de prijs. De zelfbouw oplossing die we hier bespreken vereist geen dure onderdelen, is heel slim opgezet en qua schakeling heel interessant.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Extra info, Update

Eigenschappen:

- Verschilverzwakking in twee trappen instelbaar (-20 dB/-40 dB)
- Bandbreedte 1 MHz, inschakelbare bandbreedtebegrenzing tot 500 kHz
- Maximale ingangsspanning ±1000 V (topwaarde)
- Maximale uitgangsspanning ±10 V (bij min. belasting van 1 kOhm)
- CMRR 55 dB bij 6 kHz, 35 dB bij 600 kHz
