Elektor-DSP-radio

DSP-wereldontvanger met USB-interface

Elektor-DSP-radio

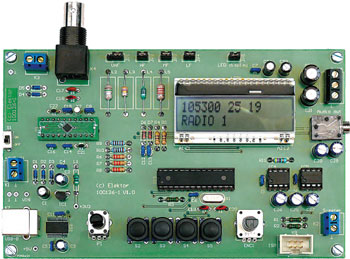

Veel radioliefhebbers hebben eigenlijk twee ontvangers nodig: één voor mobiel gebruik en één als stationaire ontvanger, bediend via de PC. De Elektor-DSP-radio kan beide toepassingen aan. Dankzij de USB-interface is ook besturing via de PC mogelijk. Bovendien kan de hele ontvanger via USB van spanning worden voorzien. De audio-uitgang kan dan met de actieve PC-luidsprekers verbonden worden. Voor autonoom gebruik met een 6-V-batterij heeft de schakeling een eigen geïntegreerde audioversterker voor het aansturen van een (of twee) luidsprekers.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update
Features
- Geen afregeling nodig
- DSP-ontvanger-chip Si4735
- Microcontroller ATmega168
- USB-interface via FT232R
- LCD 2 x 16 tekens met verlichting
- Voedingsspanning 4,8…6 V
- Stroomopname ca. 50 mA
- 3,3 V interne voedingsspanning
- Voeding vanuit de PC via USB
- Stereo LF-uitgang
- Stereo LF-eindtrap (2 x LM386)
- RDS-display
- AM 153 kHz...21,85 MHz
- Scanfunctie
- Weergave van de veldsterkte in dBµV
- S-meter-aansluiting
- Diode-omschakeling voor de AM-band
- Automatische afstemming van de AM-ingangskring
- Omschakelbare AM-bandbreedte
- optionele PC-besturing via USB
- Afstemming met rotary encoder
- 4 functietoetsen
- Zendergeheugen (30 AM- en 30 FM-stations)
- Open-source-firmware (gratis-download)
- ISP-interface
- Print opgebouwd en getest leverbaar
Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Weerstanden:
(5%, 0,25 W)
R1...R3 = 100 Ohm
R4,R5 = 470 Ohm
R6...R8 = 22 k
R9,R10 = 1 k
R11 = 47 Ohm
R12,R13 = 10 Ohm

Condensatoren:
C1,C23,C24,C26,C27 = 1 µ/16 V radiaal, diam. 5 mm
C2,C3 = 4µ7/16 V radiaal, diam. 5 mm
C4...C16 = 100 n keramisch
C17,C18 = 47 p keramisch, NP0, steek 5 mm
C19, C20 = 22 p keramisch, NP0, steek 5 mm
C21, C22 = 12 p keramisch, NP0, steek 5 mm
C25 = 100 µ/16 V radiaal, diam. 6,3 mm
C28,C29 = 47 µ/ 16 V radiaal, diam. 6,3 mm
C30,C31 = 470 µ/ 16 V radiaal, diam. 8 mm
C32,C33 = 100 n MKT, steek 5 mm

Zelfinducties:
L1 = 10 µH (bijv. Fastron SMCC-100X-YY)
L2 = 0,1 µH (bijv. Fastron SMCC-R10X-YY)
L3 = 4,7 µH (bijv. Fastron SMCC-4R7X-YY)
L4 = 220 µH (bijv. Fastron SMCC-221X-YY)
L5 = 2,2 mH (bijv. Fastron SMCC-222X-YY)

Halfgeleiders:
D1...D5 = BAT48 Schottky-diode
D6,D7 = 1N4148
IC1 = LP2950ACZ-3.3/NOPB, TO-92 behuizing
IC2 = FT232RL (FTDI), SSOP-28 behuizing
IC3 = ATmega168PA-PU, PDIP-28 behuizing (geprogrammeerd, EPS 100126-41)
IC4,IC5 = LM386N-1, DIL-8 behuizing
Y1 = Si4735 carrier-board (EPS 090740-71)

Diversen:
ENC1 = Rotary encoder voor verticale montage, bijv. ALPS EC12E1220401 (Farnell-nr. 1520809)
JP1 = 3-pens pinheader, steek 2,54 mm, + jumper
JP2...JP5 = 2-pens pinheader, steek 2,54 mm, + jumper
K1...K3 = 2-polige printkroonsteen, steek 5 mm
K4 = BNC-connector voor printmontage, bijv. Tyco Electronics 1-1634612-0 (Farnell-nr. 1020957)
K5 = 3-polige printkroonsteen, steek 5 mm
K6 = stereo 3,5 mm klinkstekerbus voor printmontage (Farnell-nr. 1267400)
K7 = USB-connector type B, voor printmontage
K8 = 2x3-pens pinheader met kraag (Farnell-nr. 1096984)
LCD1 = Alphanumeriek LCD 2x16 karakters, bijv.Electronic Assembly EA DOGM162W-A) met blauw LED-backlight (EA LED55X31-B)
P1 = 10 k potmeter voor printmontage, bijv. ALPS RK09K11310KB (Farnell-nr. 1191725)
S1 = enkelpolige schuifschakelaar, bijv. C&K OS102011MS2QN1 (Farnell-nr. 1201430)
S2...S5 = drukknop voor printmontage, bijv. MULTICOMP MCDTS6-5K (Farnell-nr. 9471758), met bijbehorend kapje
X1 = kristal 8 MHz, in HC49-behuizing
X2 = kristal 32,768 kHz
2 8-pens IC-voetjes
1 28-pens IC-voetje
Voetjes voor verhoogde montage LCD
Print 100126-1
Compleet opgebouwde en geteste print leverbaar onder EPS-nr. 100126-91
