Accubewaker voor zeilboot

De toestand van de accu op een zeilboot is heel belangrijk. Op de boot van de auteur wordt een lood-zuuraccu van 120 Ah geladen door een 25W-zonnepaneel. Deze accubewaker waakt over de ladingstoestand. Hij bestaat uit twee deelschakelingen: Een sensor en een besturings- en weergave-unit.
Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Onderdelenlijst
Hoofdprint
Weerstanden:
R1 = 100 k
R2 = 47 Ohm
R3,R4 = 10 k
R5 = 10 k SIL-5 array
P1,P2 = 100 k instel, liggend
Condensatoren:
C1,C3...C6 = 100 n, steek 5 mm
C2 = 100 µ/25 V
Zelfinductie:
L1 = 100µH
Halfgeleiders:
D1 = BAT85
D2 = zener 5,6 V/0,4 W
T1 = BC237A
IC1 = LM2931AZ-5.0 (National Semiconductor)
IC2 = PIC16F690-I/P, geprogrammeerd (EPS 090117-41)
Diversen:
LCD1 = LCD DEM16217, 2 x 16 characters
K1 (sensor) = 5-pens connector, steek 2,54 mm
K2 (programming) = 6-pens connector, steek 2,54 mm
K3 (NMEA) = 2-pens header, steek 2,54 mm
LCD-connector: 16-pens eenrijig voetje, steek 2,54 mm
S1…S4 = drukknop, bijv. Multimec type 3FLT6 (Farnell-nr. 1132885)
4 kapjes voor drukknoppen, Multimec type 1S09-16.0 (Farnell-nr. 1132917)

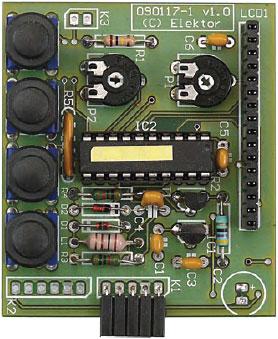

Print 090117-1
Sensorprint
Weerstanden (SMD 0805, tenzij anders vemeld):
R1 = 1 k
R2 = 100 Ohm
R3 = 1 M
R5 = 0,01 Ohm/1 W, bijv. Tyco Electronics type CGSSL1R01J 9 (Farnell-nr. 1174243)
R4,R6 = 100 k
Condensatoren (SMD 0805):
C1...C4 = 100 n keramisch
Halfgeleiders:
D1,D3 = zener 5,6 V/0,4 W, SOD-80C behuizing
D2 = 1N4148, SOD-123F behuizing
IC1 = BQ2018TS-E1 (TI) in TSSOP8 behuizing (Farnell-nr. 8407720)
Diversen:
K1 = 5-pens connector, steek 2,54 mm)
K2 = tweepolige printkroonsteen, steek 5 mm
Print 090117-2
