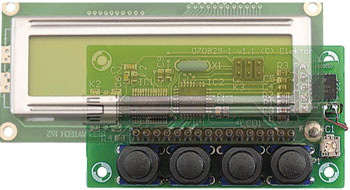

Hellingshoekmeter met USB

Voor een hellingshoekmeter zijn een heleboel toepassingen te verzinnen. Denk bijvoorbeeld maar aan besturing (gamecontroller!) of beveiliging van waardevolle objecten enzovoorts. Deze schakeling maakt gebruik van dezelfde sensor als het project Accelerometer in Elektor van april 2007. De MMA7260Q van Freescale meet de versnelling over drie ruimteassen en geeft het meetresultaat in drie evenredige analoge spanningen uit.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

070829-PCB.pdf

070829-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 070829-1-V12

Onderdelenlijst

Weerstanden:
R1...R3 = 1 k (0805)
R4 = 47 Ohm (0805)
P1 = 5 k trimmer (SMD)
Condensatoren:
C1 = 1 µ/50 V (0405)
C2...C5,C7...C9 = 100 n (0805)
C6 = 10 n (0805)
Spoelen:
L1...L3 = 10 µH (ferrietkraal 330 Ohm, 0805)
Halfgeleiders:
IC1 = FT232RL (SSOP-28)
IC2 = ATmega8-16AU (TQFP-32),geprogrammeerd (EPS 070829-41)
MMA7260QT op dragerprint, verkrijgbaar bij Elektor (EPS 090645-91)
Diversen:
LCD1 = Displaytech 162A
8x1-pinheader voor LCD1, steek 2,54 mm
K1 = 2 maal 4x1 pinheader, steek 2,54 mm
K2 = Mini-USB-contrasteker type B
K3 = 2x3 pinheader, steek 2,54 mm
S1...S4 = drukschakelaars (Through-hole)
X1 = 4 MHz kristal met geïntegreerde condensatoren (SIL-3)
print 070829-1
