Dynamiekbegrenzer

Deze schakeling is een bewerking van de Audio-limiter uit de HG van 2002. Het idee hierbij was het beperken van de (te grote) dynamiek van het geluid bij bijv. een tv of DVD-speler. De originele schakeling ging uit van verzwakking van een te groot bronsignaal. Bij dit ontwerp draaien we de zaak om en worden juist zachte passages versterkt. Om het klassieke ‘ademen’ van compressors te beperken is het regelbereik beperkt tot slechts 24 dB. Door de versterking in discrete (onhoorbare) stappen te regelen is er ook geen niet-lineariteit en dus geen vervorming.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

090944-PCB.pdf

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 090944-1-V20

Componenten

De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.

Download de BOM lijst

Onderdelenlijst

Weerstanden:
R1,R5,R6,R10,R14,R18 = 10 k
R2,R7 = 13k7, 1 %
R3,R8 = 22k6, 1 %
R4,R9 = 49k9, 1 %
R11,R15 = 1k24, 1 %
R12,R16 = 2k94, 1 %
R13,R17 = 9k09, 1 %
R19,R20 = 100 Ohm
R21,R22 = 3k3
R23,R24 = 18 k
R25 = 270 k
R26 = 100 k
R27,R28,R29 = 1 M
R30,R31 = 270 Ohm
P1 = 5 k instelpotmeter, liggend
Condensatoren:
C1,C2,C5...C8,C15...C18 = 100 n ker., steek 5 mm
C3,C4,C13,C14 = 220 µ/25 V radiaal, steek 3 mm
C9 = 10 n, steek 5/7,5 mm
C10 = 470 n, steek 5/7,5 mm
C11 = 2µ2, steek 5/7,5 mm
C12 = 220 n, steek 5/7,5 mm
Halfgeleiders:
D1,D2 = zener 8V2/1W3 (bijv. NXP BZV85-C8V2)
IC1,IC2 = TL082CN
IC3,IC4 = 4052
IC5 = LM339D
IC6 = 4538
IC7 = 4093
IC8 = 4516
Diversen:
K1,K2,K3,K4 = haakse cinch-connector voor printmontage, JB0115-B-G (Conrad-bestelnr. 736899)

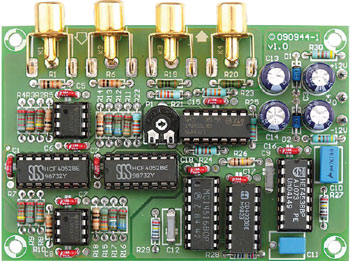

Print 090944-1
