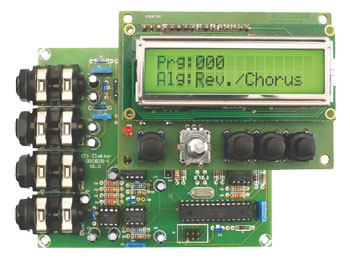

Digitaal multi-effectapparaat

15 instelbare geluidseffecten - en een comfortabele bediening

Digitaal multi-effectapparaat
Met het juiste audio-effect klinkt elke opname gewoonweg beter. Dat men galm, chorus, flanger en veel meer digitaal kan opwekken zonder een DSP tot op het bot te hoeven programmeren, bewijzen we hier. Het project is opgebouwd rond een hooggeïntegreerde effectenchip en beschikt over een intelligente user-interface met LCD. Het geheel is het horen en zien werkelijk waard!
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update

Eigenschappen

- Multi-effectapparaat met 15 effect-algoritmes
- Effectprocessor FV-1 als basis
- Frequentiebereik 20 Hz...15 kHz
- Max. delay-tijd 700 ms
- 64 geheugenplaatsen voor preset-instellingen
- aparte besturingsterminal
- MIDI-IN-interface
- Effectenkeuze en besturing van de effectparameters via MIDI
- Ingebouwde zaagtandgenerator voor het maken van fade-in/fade-out-effecten
- Eenvoudige opbouw met standaardonderdelen (behalve de FV-1)
- Vrij beschikbare assembler voor het programmeren van eigen effect-algoritmes

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list

Onderdelenlijst van de hoofdprint
Weerstanden:
R1,R11,R24,R30 = 1 k
R2,R5,R7,R16,R18,R19,R20,R21,R23,R25,R29,R31 = 22 k
R3,R8,R12,R14,R26,R32 = 10 k
R4,R9,R13 = 8k2
R6,R10,R15 = 17k4 (1 %, 250 mW)
R17,R22 = 100 Ohm
R27 = 2k2
R28 = 220 Ohm
R33,R34,R35,R36 = 1 M
Condensatoren:
C1,C4,C5,C10,C14,C16,C23,C24,C30,C31 = 2µ2 / 16 V
C2,C11,C28,C33 = 1 n / 400 V
C3,C6,C7,C8,C9,C12,C13,C19,C21,C22,C29,C37,C38,C39,C40,C41 = 100 n (Keramisch)
C17,C20 = 10 µ / 16 V
C15 = 47 n
C18 = 1 n 15p (Keramisch)
C25,C32 = 3µ3 / 16V
C26,C27 = 22 p

C28,C33 = 2n2
C34,C35,C36 = 47 µ / 16 V
Halfgeleiders:
D1,D3,D4,D5,D6,D7,D8 = 1N4148
D2 = low current LED, steek 3 mm
D9,D10 = BAT85
IC1,IC6 = TS912 dual OpAmp (rail to rail, ST Microelectronics TS912IN)
IC2 = ATmega8-16PU (geprogrammeerd verkrijgbaar, EPS 090835-41)
IC3 = SPN1001-FV1 Spin Semiconductor
IC4,IC7 = X9C503 digitale potmeter (Xicor X9C503P, Farnell 179485)
IC5 = 24LC32 (Microchip 24LC32A-I/P) (geprogrammeerd verkrijgbaar, EPS 090835-31)
IC8 = 6N139 Optocoupler (Vishay Semiconductor)
IC9 = 7805
IC10 = LF33CV (ST Microelectronics)
Diversen:
X1 = kristal 32,768 kHz
X2 = kristal 8 MHz
K1,K2,K4,K6 = 2-polige printkroonsteen
K3 = 3-polige header (steek 2,54 mm)
K5 = 2x3-polige header(steek 2,54 mm)
K7,K8 = 2-polige header (steek 2,54 mm)
JP1,JP3,JP4 = 2-polige header (steek 2,54 mm) + jumper
JP2 = 3-polige header (steek 2,54 mm) + jumper
Print 090835-1



Onderdelen besturingsterminal
Weerstanden:
R1 = 1 k
R2 = 10 k
R3 = 5R6
P1 = 10 k instelpotmeter
Condensatoren:
C1,C2,C5,C6 = 100 n
C3,C4 = 22 p
Halfgeleiders:
D1 = low current LED 3 mm
IC1 = ATtiny2313-20PU (geprogrammeerd verkrijgbaar 090835-42)
IC2 = 7805
Diversen:
X1 = kristal 8 MHz
K1 = rotary encoder (Alps EC11E15204aE)
K2 = 3-polige header (steek 2,54 mm)
K4 = 2-polige header (steek 2,54 mm)
S1,S2,S3,S4 = drukknoppen (Multimec 3FTL6)
LCD1 = LCD 2x16 tekens, Displaytech 162C
Print 090835-2
of
090835-71, kit met alle onderdelen inclusief printen en geprogrammeerde controller/EEPROM
