True-RMS digitale voltmeter met frequentieteller
Echt effectief
Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Extra info / Update
Eigenschappen
- 4 Meetbereiken: 0,1 V, 1 V, 10 V, 100 V
- Frequentiebereik spanningsmeter: 20 Hz...1 MHz (tolerantie ±1,0 % volle schaal)
- Frequentiebereik frequentiemeter: 1 Hz...25 MHz (±tijdbasisfout)
- Minimale ingangsspanning frequentiemeter: ca. 50 mVeff
- Ingangsweerstand: = 1 MOhm || = 50 pF
- Tijdbasis voor frequentiemeter: 100 ms/1 s
- Instelbaar triggerniveau: ca. ±0,15 V
- Automatische meetbereik-omschakeling (uitschakelbaar)
- Offset-correctie, kalibratiemogelijkheid
- Automatische aanpassing van de frequentie-uitlezing
- Spanningsweergave als RMS-waarde of top-top-waarde (voor sinussignalen)
- Crest-factor: =4
- Twee meetingangen
Onderdelenlijst
Onderdelenlijst meetversterker
Weerstanden:
R1,R2,R5 = 47 Ohm (0805)
R3,R4 = 27 Ohm (0805)
R6 = 100 k
R7 = 10 k (0805)
R8 = 470 k (0805)
R9 = 900 k/0,1%
R10,R11 = 4k7
R12 = 90 k/0,1%
R13 = 9 k/0,1%
R14 = 1 k/0,1%
R15 = 430 Ohm (0805)
R16 = 430 Ohm (1206)
R17 = 4k7 (0805)
R18 = 4k7 (0805)
P1 = 10 k (Alps, 290061)
Condensatoren:
C1,C2,C11,C13,C16,C19 = 100 n (0805)
C3,C4,C10,C12 = 4µ7/10 V (293D/A)
C5,C6 = 10 n (0805)
C7 = 27 p (0805)
C8 = 10 n
C9 = 1 n (0805)
C14 = 1 µ/10 V (0805)
C15 = 10 µ/10 V (0805)
C17,C18 = 10 µ/10 V (293D/A)
C20,C21 = 2,5...35 p trimmer (C-TRIMM808-7.5)
C22 = 2n2
C23 = 22 n
C24,C25 = 220 p
Halfgeleiders:
IC1= ADA4862-3 (SMD)
IC3 = LTC1968CMS8 (MSOP-8)
IC4 = LT1016CS8 (SO-8)
D1,D2 = BAS45 (1N4148)
D3,D4 = BZW55-2.7 (SMD)
T1 = Dual-FET PMBFJ620 (NXP)
Diversen:
Re1..Re4 = relais SIL7271-L 5V of MEDER SIL05-IA72-7ID
K1,K2,K3 = 2-polige pinheader
K4,K5 = 4-polige pinheader
2 x SMA-inbouwchassisdeel
Afgeschermde behuizing, bijv. Teko 372
BNC-inbouwchassisdeel
Miniatuur-wipschakelaar
7x doorvoercondensator 1 nF

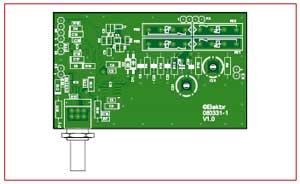

Print 080331-1 (verkrijgbaar via Elektor-shop)
Onderdelenlijst display-print
Weerstanden:
R3,R5 = 10 k (0603)
R4 = 10 k
R6 = 33 k (0603)
R7 = 4k7 (0603)
R8 = 100 k (0603)
R11,R12,R13,R14 = 1 k (0805)
R15 = 1 k (0603)
Condensatoren:
C2,C4 = 1 µ/10 V (0603)
C3,C6,C7 = 100 n (0603)
C5 = 4µ7/10 V (0603)
C8 = 18 p (0603)
C9 = 27 p (0603)
C10= 20 p trimmer (C-TRIMMCTZ3)
Halfgeleiders:
IC1 = R8C13 (R5F21134FP, LQFP32)
IC2 = LTC2420CS8 (SO-8)
IC3 = LT1790ACS6-2.048 (SOT23-6)
D1..D4 = 1N4148 (SOD-323)
T1 = BC558C (SOT-23)
T2..T6 = 2N7002 (SOT-23)
LED1..LED4 = LED groen (1206)
LED5 = LED
Verder:
LCD1 = LCD met 2 regels van 16 karakters
JP1 = 2-polige pinheader + jumper
K1,K2,K3 = 2-polige pinheader
K4,K5 = 4-polige pinheader
X1 = kristal 20 MHz (HC-49US12SMD)
S1..S4 = druktoets (Schurter 1241.1614)
S5 = druktoets
Print 080331-2 (verkrijgbaar via Elektor-shop)
