5532-OpAmplifier, deel 1

Ontwerp, filosofie en schema’s

5532-OpAmplifier, deel 1

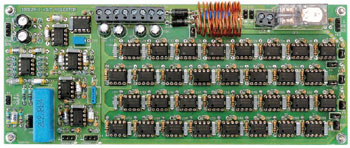

De populairste dual opamp in de audiowereld is de (NE)5532. Door voldoende 5532’s parallel te schakelen, kan een interessante vermogensversterker gebouwd worden, laten we eens beginnen met 32 stuks. Dit lijkt misschien wat radicaal, maar het werkt in feite erg goed. Zo kan een heel eenvoudige versterker gemaakt worden die niet alleen de uitstekende lineariteit van de 5532 erft, maar ook de onderdrukking van voedingsspanningsvariaties en de ingebouwde bescherming tegen overbelasting.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update

Specificatie — per kanaal, belasting 8 ohm
Voedingsspanning ±18.3 V
Ingangsgevoeligheid
- asymmetrisch 840 mV (16 W, 1 % THD)
- symmetrisch 833 mV (16 W, 1 % THD)
Ingangsimpedantie
- asymmetrisch 38k8
- symmetrisch 93k6
Uitgangsvermogen, sinus
- 0.1 % THD 16 W
- 1 % THD 16,8 W
Uitgangsvermogen bandbreedte 1,5 Hz – 275 kHz
Stijgsnelheid 5 V/µs
Stijgtijd 4 µs
Signaal/ruis verhouding (1 W ref.) 110 dBA
- 108 dB (B = 22 Hz – 22 kHz lineair/niet gewogen)
Harmonische vervorming + ruis 0,0005 % (B = 22 kHz, 1 kHz, 1 W)
- 0,0009 % (B = 80 kHz, 1 kHz, 1 W)
- 0,0004 % (B = 22 kHz, 1 kHz, 8 W)
- 0,0005 % (B = 80 kHz, 1 kHz, 8 W)
- 0.003 % (B = 80 kHz, 20 kHz, 8 W)
Intermodulatievervorming 0,0012 % (1 W)
- (50 Hz : 7 kHz = 4 : 1) 0,0015 % (8 W)
Dynamische IM-vervorming 0,0011 % (1 W)
- (3,15 kHz blokgolf + 15 kHz sinus) 0,0035 % (8 W)
Dempingsfactor 194 (1 kHz)
- 111 (20 kHz)
DC-bescherming ±1,5 V
Ruststroom 300 mA
