Vluchtrecorder

Deze black box is niet zwart, maar registreert wel alles

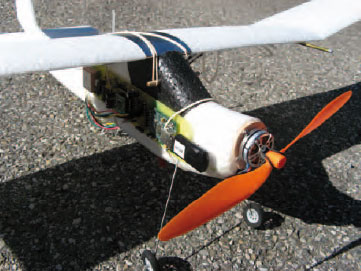

Bij dit project gaat een ATM18 insteekmodule 'de lucht in' om tijdens de vlucht van uw radiobestuurde modelvliegtuig een grote hoeveelheid nuttige informatie vast te leggen. Bent u er klaar voor? Dan verzoeken wij u de riemen vast te maken voor de start. Goede reis met vlucht ATM18 van 'Elektor Airlines'!

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

100653-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 100653-1-V10

Onderdelenlijst

Weerstanden (0,25 W):
R1 = 10 k
R2 = 10 Ohm
R3,R4 = 330 Ohm
R5,R6 = 2k2
Condensatoren:
C1 = 22 µ/10 V, steek 2,5 mm
C2,C3 = 4,7 µ/10 V, steek 5 mm
C4,C5 = 100 n, steek 2,5 mm
Halfgeleiders:
D1 = 1N4004
D2 = LED 3 mm, oranje
D3 = LED 3 mm, geel
IC1 = 74LS04
Diversen:
F1 = zekering voor printmontage, diam. 7 mm (zie tekst)
K1, JP1...JP4 = pinheader, steek 2,54 mm, 2 contacten
K2 = pinheader, steek 2,54 mm, 2x3 contacten
K3 = busheader, steek 2,54 mm, 7 contacten
K4 = busheader, steek 2,54 mm, 9 contacten
K5,K10,K11 = busheader, steek 2,54 mm, 5 contacten
K6 = busheader, steek 2,54 mm, 8 contacten
K7,K8 = busheader, steek 2,54 mm, 6 contacten
K9 = busheader, 1 contact
K12 = pinheader, steek 2,54 mm, 2x5 contacten
3x busheader, steek 2 mm, 8 contacten
1x busheader, steek 2 mm, 5 contacten
DIP14-voet voor IC1
Print 100653-1
