Fan-flash

Stroboscoopeffecten met een pc-ventilator

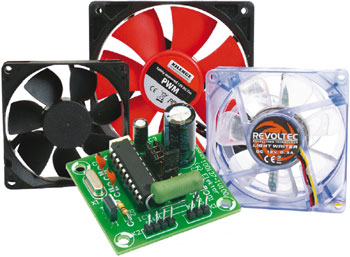

PC’s met een transparante kast bieden de mogelijkheid om zo’n computer met allerhande optische effecten te verfraaien. De ventilatorstroboscoop die we hier voorstellen is gebaseerd op een ATtiny25. Hij stuurt een LED zodanig aan dat de vinnen van de koelventilator schijnbaar stilstaan, langzaam rechtsom of linksom draaien, of stapsgewijs van plaats veranderen. Dat heeft niet iedereen!

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

100127-PCB.pdf

100127-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 100127-1-V11

Onderdelenlijst

Weerstanden:
R1 = zie tekst
R2 = 100 k
Condensatoren:
C1 = 100 n
C2 = 1000 µ/16 V
C3 = 10 µ/10 V
C4,C5 = 22 p
Halfgeleiders:
D1 = BAT43
D2 = 1N4007
D3 = power-LED (zie tekst)
IC1 = ATTiny2313-20PU (geprogrammeerd leverbaar: EPS 100127-41)
IC2 = 78L05
T1 = IRLU120N (International Rectifier)
Diversen:
K1 = 3-polige pinheader
K2 = 4-polige pinheader
JP1= 9x2-polige pinheader met jumpers
X1 = kristal 20 MHz
Print 100127-1
