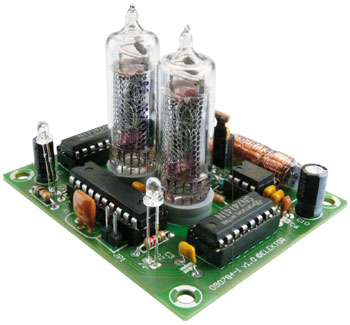

Nixie-thermometer
Thermometer met buizendisplay

Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Extra info / Update
Specificaties
Weergavebereik: 0 °C tot +99 °C
Temperatuursensor: Dallas DS1820, nauwkeurigheid 0,5 K
Voeding: netadapter 12...15 V gelijkspanning
Stroomverbruik: 170 mA bij 12 V
Buizen: Russische IN-16, 13-pens soldeeraansluitingen
Microcontroller: Atmel AT89C2051 (geprogrammeerd verkrijgbaar)
Firmware: BASCOM-programma (source- en hex-code gratis verkrijgbaar)
Opties: weergave omschakelbaar in graden Fahrenheit
extra uitlichten van de buizen
trendweergave van de temperatuur met LED's (warmer/kouder)
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
R1 = 4k7
R2,R3 = 220 Ohm
R4,R5 = 22 k
R6 = 10 k
R7 = 1 k
R8 = 150 Ohm
R9 = 820 k
R10 = 5k6
Condensatoren:
C1 = 10 µ/63 V radiaal, steek 2,5 mm
C2,C3,C5,C7,C8 = 100 n, steek 5 mm, keramisch
C4 = 10 µ/250 V, radiaal, steek 5 mm
C6 = 470 p, steek 5 mm
C9,C10 = 100 µ/25 V radiaal, steek 2,5 mm
Spoelen:
L1 = 330 µH, 1A, axiaal, D x L = 11 x 32,5 mm max. (bijv. Epcos B82500CA8 of Fastron 77 A-331 M-00)
Halfgeleiders:
D1,D3,D4 = LED 3 mm, blauw
D2 = LED 3 mm, rood
D5 = 1N4004
D6 = BYV26 (bijv. Vishay)
T1 = IRF820 (Vishay, International Rectifier IRF820PBF)
IC1 = AT89C2051-24PU (geprogrammeerd 090784-41)
IC4 = DS18S20 (Maxim/Dallas)
IC5 = MC34063 (bijv. STMicroelectronics MC34063ABN)
IC6 = 7805 (TO220) (bijv. ON Semiconductor MC7805BTG)
Diversen:
X1 = 12-MHz-kristal, 3 pens (bijv. AEL Crystals C12M000000L003)
JP1 = 2-pens header, steek 2,54 mm, met optionele jumper, zie tekst
K1 = 2-pens printkroonsteen, steek 5 mm
print 090784-1
