i555

iMono & iMulti: Virtuele monoflop en multivibrator

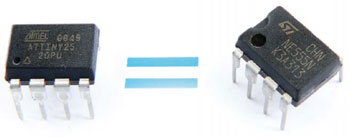

Het IC met de drie vijven in de naam is weliswaar het meest verkochte IC aller tijden, maar het past gewoon niet meer in de wereld van vandaag. De 555 werkt intern nog helemaal analoog, heeft externe weerstanden en condensatoren nodig en is niet zo flexibel als we graag zouden willen. En toch heeft ook de postmoderne elektronicus af en toe wel eens behoefte aan een gewone monoflop of aan een 0815-multivibrator. Dan is hier de oplossing die helemaal in onze tijd past: Een virtuele 555 in de vorm van een microcontroller!

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

100691-11.zip

Extra info / Update

Eigenschappen
iMono:
Virtuele, configureerbare monoflop
Drie modi: niet hertriggerbaar, hertriggerbaar en pulsverlengend
Triggering instelbaar op stijgende en dalende flank
Niet-inverterende en inverterende uitgang
Impulsduur van 0,8 µs tot 524 s
Uitvoerig becommentarieerde broncode in BASIC
iMulti:
Virtuele, configureerbare multivibrator
Vier modi: Fast, Fixed, VCO en VCDC
Gate-ingang, inverteerbaar
Golfvorm inverteerbaar
Frequentie instelbaar via software of stuurspanning
Duty-cycle instelbaar via software of stuurspanning
Frequentiebereik 1,91 mHz tot 10 MHz
Uitvoerig becommentarieerde broncode in BASIC
