Grégory Ester
Over dit artikel

Educatieve uitbreidingskaart

Leer vloeiend serieel communiceren

Educatieve uitbreidingskaart

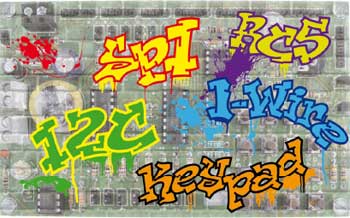

Hebt u altijd al willen leren hoe je microcontrollers programmeert? Dan zult u veel plezier hebben van deze schakeling, bedoeld voor gebruik in combinatie met het ATM18-testboard van Elektor. Samen vormen ze een platform dat niet alleen zeer geschikt is voor rapid prototyping, maar ook voor onderwijsdoeleinden.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update

Specificaties

* 2 I2C temperatuursensoren
* 2 DAC’s met SPI-interface
* RC5-sensor
* matrix-toetsenbord
* 7-segment LED-display
* 8 digitale ingangen
* realtime-klok
* potentiometer
* 5-V-voeding

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Weerstanden:
R2...R9 = 10 k
R18,R19 = 2,2 k
R20 = 56 Ohm
R1,R21...R28 = 1 k
R10...R17 = 150 Ohm
R31...R38 = 470 Ohm
R29 = 100 Ohm
R30 = 4k7
P1 = 10 k horizontaal, instelpot
Condensatoren:
C1 = 100 µ/16 V radiaal
C2...C6,C8,C9, 11 = 100 n
C7 = 22 p trimmer of condensator van 22 p
C10 = 470 µ/25 V radiaal
Halfgeleiders:
D1 = low-current LED, groen
LD1 = 7-segment display, Avago HDSP-315L
D2,D3 = BAT85 Schottky-diode
D4 = 1N4001
IC1 = PCF8583
IC2,IC3 = PCF8574
IC4,IC5 = MCP4921
IC6,IC7 = DS18S20+
IC8 = 7805
Diversen:
X1 = kristal 32,768 kHz
Lithium knoopcel 3 V, CR2032
S...S16 = drukknop met maakcontact, voor printmontage, bijv SPNO-B3S serie (Omron, Farnell 118-1016)
K2,K8,K9 = printpennen of printkroonsteentjes met 2 contacten
K1 = 2-pens header, steek 2,54 mm
K3,K4,K7 = 5-pens female printheader, steek 2,54 mm
K6 = 4-pens female printheader, steek 2,54 mm
K5 = 16-pens female printheader, steek 2,54 mm
K10 = printhouder voor Li-cel CR2032
K11-K12 = DC-zoemer, 5 V/4 kHz
K13-K14-K15 = TSOP2236 of equivalent
K16 = 6-pens female printheader, steek 2,54 mm
JP1...JP15 = 2-pens header met jumper, steek 2,54 mm
3 x 8-pens DIL IC-voetjes
2 x 16-pens DIL IC-voetjes
Print 100742-1
