Muziek in je oren

Met gangbare onderdelen

Talloze ontwerpen gingen deze hoofdtelefoonversterker natuurlijk al voor. Meer of minder succesvol en uitgebreid of eenvoudig van opzet. Het in dit artikel gepresenteerde ontwerp is recht door zee, klinkt fatsoenlijk en is met gemakkelijk verkrijgbare onderdelen op te bouwen.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

100701-PCB.pdf

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

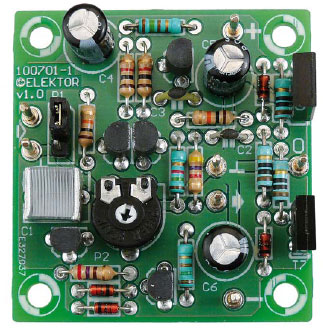

PCB

Download Gerber bestand: 100701-1-V20

Extra info / Update

Enkele meetgegevens:

(schakeling belast met 33 ?, voedingsspanning +/-9 V)

Ingangsimpedantie (zonder P1): 10 k?

Bandbreedte: 3,4 Hz...2,4 MHz

Vervorming en ruis (1 kHz, 1 mW/33 ?): 0,005 % (B = 22 kHz)

Vervorming en ruis (20 Hz...20 kHz, 1 mW/33 ?): 0,01 % (B = 80 kHz)

Signaal/ruisverhouding (t.o.v. 1 mW/33 ?): 89 dB (B = 22 kHz) 92 dBA

Max. spanning (aan 33 ?): 3,3 V (THD+N = 0,1 %)

Max. ingangsspanning: 0,57 V (bij P1 op maximaal volume)

Stroomopname: 19 mA

Onderdelenlijst

Weerstanden:
R1,R6 = 10 k
R2,R3 = 1 k
R4 = 270 Ohm
R5 = 1k5
R7 = 4k7
R8,R9 = 150 Ohm
R10,R11,R12 = 10 Ohm
P1 = 10 k
P2 = 100 Ohm instelpot
Condensatoren:
C1 = 4µ7, steek 5 of 7,5 mm
C2 = 6p8, steek 5 mm
C3 = 10 p, steek 5 mm
C4,C5,C6 = 100 µ/16 V radiaal
Halfgeleiders:
D1,D2,D3,D4 = 1N4148
T1,T2,T3,T5 = BC550C
T4 = BC560C
T6 = BD139
T7 = BD140
Diversen:
Aansluiting P1 = 3-pens header, steek 2,54 mm
Aansluiting P1 = 3-pens socket, steek 2,54 mm
7 x printpen 1,3 mm
Print 10070-1
