Onderdelenlijst
Weerstanden:
R1,R2,R7,R8,R9,R10,R12,R20 = 10 k
R3,R17 = 470 Ohm
R4 = 330 Ohm
R5 = 1k5
R6 = 15 Ohm
R11 = 4Ohm7
R13 = 100 Ohm
R14 = 6k8
R15,R21 = 100 k
R16,R19 = 1 k
R18 = 22 Ohm
P1 = 10-k-instel
Condensatoren:
C1,C6,C7,C9,C10 = 100 n keramisch, steek 5 mm
C2,C3 = 15 p, 2 %, keramisch, steek 5 mm
C4 = 100 n/275 V~, klasse X2, steek 15 mm, 5 mm breed
C5,C11 = 220 µ/25 V, radiaal, steek 3,5 mm
C8 = 22 µ/35 V, radiaal, steek 2,5 mm
C12,C13,C14,C15,C16 = 10 n keramisch, steek 5 mm
Spoelen:
L1 = triac-ontstoorspoel 100 µH/5,4 A (bijv. Murata Power Solutions 1410454C)
Halfgeleiders:
D1 = 1N4004
D2,D3,D4 = 1N4148
D5 = low-current-LED, diam. 5 mm (bijv. Kingbright L-53LSRD)
B1 = bruggelijkrichter 40 V/1,2 A (bijv. Semikron SKBB40C1500L5B)
T1,T2 = BC547B
T3,T4 = BC639
TRI1 = BTA16-600BW (bijv. STMicroelectronics BTA16-600BWRG)
IC1 = LM2940CT-5.0 (National Semiconductor)
IC2 = MOC3023 (Fairchild)
IC3 = ATmega168-20PU (geprogrammeerd, EPS-nr. 080850-41)
Diversen:
K1,K2 = printkroonsteen, steek 7,5 mm
K3,K4 = 4-polige SIL-pinheader, steek 2,54 mm
K5 = 2-polige SIL-pinheader, steek 2,54 mm
K6 = 6-polige DIL-pinheader, steek 2,54 mm
K7,K8,K9 = 5-polige SIL-pinheader, steek 2,54 mm
LCD1 = 16-polige SIL-pinheader, steek 2,54 mm
S1,S2,S3,S4 = druktoets met maakcontact (SPNO, bijv. Multicomp MCDTS6-5N)
X1 = 10-MHz-kristal, HC-49/S, 50 ppm, 12 pF (bijv. AVX HC49SFWB10000H0PESZZ)
F1 = zekering 2,5 AT met zekeringhouder voor printmontage en afdekkap
TR1 = nettrafo voor printmontage, prim. 2x115 V, sec. 2x8 V, 1,5 VA (bijv. Block AVB 1.5/2/8) of prim. 1x230 V, sec. 1x9 V, 1,5 VA (bijv. Block VB 1.5/1/9, zie tekst)
LCD1 = display met 2x16 tekens (DEM16217) (bijv. Elektor-nr. 030451-72)
Piëzo-zoemer (bijv. Kingstate KPEG827) of 8-Ohm-luidspreker (min. 0,1 W)

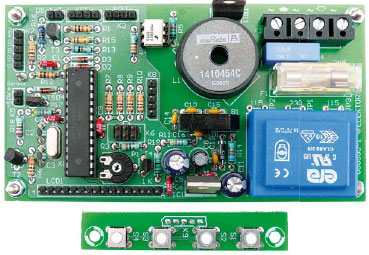

print 080850-1
