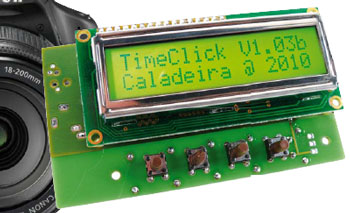

TimeClick
Programmeerbare camerabesturing

Dit project bestuurt een digitale spiegelreflexcamera zonder menselijke tussenkomst via een kabel. Het kan foto’s maken met vaste of toevallige tussenpozen of getriggerd door input van een sensor. Daardoor is het geschikt voor diverse toepassingen van bijvoorbeeld HDR-fotografie tot door geluid-getriggerde plaatjes.
Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
R1,R10 = 4k7
R2,R13,R14 = 1k
R3,R4,R15 = 10k
R5,R9 = 100k
R6,R12 = 470k
R7 = 47k
R8 = 1Ohm
R11 = 1M
R16 = 68k
R17 = 15k
R18 = 5k6
R19 = 1k5
P1 = 10k instelpotmeter
P2 = 100k instelpotmeter
Condensatoren
C1,C2 = 22p
C3,C6,C7,C8,C9 = 100n
C4,C5 = 10µ/25V radiaal
C10 = 100p
Halfgeleiders
D1 = BPW16N fototransistor
D2 = 5V1 400mW zener
T1 = BC547
T2 = BS170
IC1 = LP2954IT
IC2 = ATTINY861-20SU, geprogrammeerd, EPS 100371-41
IC3 = LM358P
IC4 = CNY74-2
Diversen
K1 = 6-pens (2x3) header, steek 2,54mm
K2,K3,K4,K5,K7,K10,K11 = 3-pens header, steek 2,54mm
K6,Bt1 = 2-pens header, steek 2,54mm
S1 = switch, SPST
S2,S3,S4,S5 = 6 mm druktoets type MC32830
K8 = 3,5 mm stereo klinksteker voor printmontage, bijv. Lumberg type 1503 09
K9 = 2,5 mm stereo klinksteker voor printmontage, bijv. Lumberg type 1501 06
X1 = 8MHz kwartskristal
LCD1 = LCD, 2 x 16 karakters, Lumex type LCM-SO1602DSF/A
Print EPS 100371-1
