Contactloze thermometer

Gegrepen door de infrarood-koorts?

Contactloze thermometer

Sensoren voor contactloze thermometers, ook wel infrarood-thermometers genoemd, zijn tegenwoordig goed verkrijgbaar en niet duur. Deze sensoren meten de infrarood straling van objecten. Met zo'n sensor kunt u zelf een contactloze thermometer bouwen, die in geen enkel opzicht onder doet voor zijn commercieel verkrijgbare soortgenoten.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update
* Thermometer met infrarood sensor
* PIC16F876A microcontroller
* LC-display met vier regels van 20 karakters
* Weergave van omgevings- en objecttemperatuur
* Onthoudt minimum en maximum temperatuur
* Voeding met twee 1,5-V-batterijen
* Open-source software
Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Weerstanden:
alle weerstanden 0,25 W, 5%
R1,R4,R6 = 10 k
R2,R5 = 100 Ohm
R3 = 1k5
P1 = 10 k instel, horizontale montage
Condensatoren:
C1,C3 = 100 µ/25 V radiaal, steek 2,5 mm
C2 = 470 n MKT, steek 5 of 7,5 mm
C4 = 10 µ/25 V radiaal, steek 2,5 mm
C5,C8 = 22 p keramisch, steek 5,08 mm
C6 = 100 n keramisch, steek 5 of 7,5 mm
C7 = 10 n keramisch, steek 5 of 7,5 mm
Spoel:
L1 = 10 µH ELC08D100E Panasonic (o.a. verkrijgbaar bij RS Components)
Halfgeleiders:
IC1 = LT1300
IC2 = PIC16F876A-10E/SP (geprogrammeerd, EPS-nr. 100707-41)
IC3 = sensor MLX90614ESF-BAA of MLX90614ESF-AAA (zie tekst)
D1 = 1N5817 (Schottky!)
D2 = zenerdiode 3,3 V/0,4 W
Diversen:
LCD1 = alfanumeriek LCD, vier regels van 20 karakters (bijv. Displaytech 204A)
X1 = kristal 20 MHz, HC18/U-behuizing
S1 = druktoets met maakcontact (D6 – ITT indien rechtstreeks op de print gemonteerd)
S2 = enkelpolige schakelaar of 2-pens header met jumper (naar keuze)
DIL-voetjes: 1 x 8-pens, 1 x 28-pens

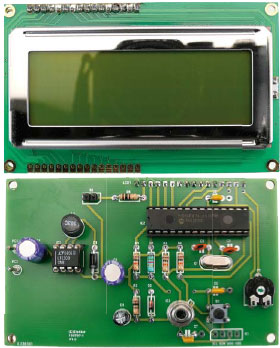

Print 100707-1
