Telefoon naar VoIP-adapter op Linux

Snel recept: voeg PIC, SLIC, Asterisk, Linux en FXS toe. Geen telefoonrekening.

Telefoon naar VoIP-adapter op Linux

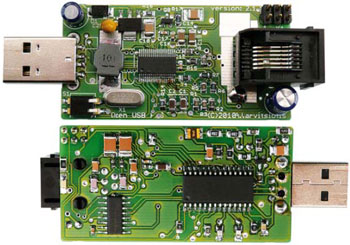

Dit open hardware & software project is een USB-interface die een Voice-over-IP (VoIP) systeem koppelt aan een analoog telefoon toestel of gelijkwaardige apparatuur zoals een analoge centrale. Het werkt onder Linux met de vernieuwde Asterisk IP PBX software. In één klap kunt u uw oude telefoontoestel verbinden met de VoIP-wereld.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Component list
Weerstanden
(SMD 0805)
R1,R3,R5 = 200k
R2,R4 = 196k
R6,R7 = 4k02
R8,R9 = 470Ohm
R14 = 40k2
R15 = 243Ohm
R16 = 200Ohm
R17 = 453Ohm*
R18A,R18B = 0,82Ohm*, afm. 1206
R19,R20 = 18k
R21 = 15Ohm, afm. 1206
R28 = 37k4
R29 = 453k*
R32,RCLR, RPGM, RUSR = 10k
RL1 = 330Ohm, afm. 1206
Condensatoren
(SMD 1206)
C1,C2,C31 = 10µ/6V
C3,C4= 220n/100V, afm. 1812
C5,C6= 22n/100V, afm. 1812
C9 = 10µ/100V radiaal
C10,C14,C26 = 100n/100V, afm. 1210
C15,C16,C17,C24,C30= 100n, afm. 0603
C18,C19 = 4µ7/6V
C25 = 10µ/25V tantaal
C105,106 = 680p/100V
CDC1 = 100µ/10V radiaal
CDC2 = 100n/25V
CO1,CO2 = 22p
CUSB = 220n
Spoelen
L1 = 100µH 1A, SMD
L2,L3,L4 = 150µH 1A, SMD, type BLM18AG601SN1, afm. 0603
Halfgeleiders
D1 = ES1D (SMB)
IC1 = Si3210-FT/GT (TSSOP38-LP), SiLabs, Mouser # 634-SI3210-GT
IC2 = Si3201-FS/GS (ESOIC-16T), SiLabs, Mouser # 634-SI3201-GS
IC3 = PIC18F2550-I/SO, geprogrammeerd, EPS 100761-41
LD1 = LED, groen (1206 CHIPLED)
Q7 = FZT953 (SOT230P700X160-4N)
Q8,Q9 = MMBT2222A (SOT95P280X13-3N)
Diversen
F1 = zekering, 0,75A, afm. 1210
J1 = RJ-11/12 socket, printmontage
JLVP = jumper of tijdelijk draadje
K1 = 6-pin (2x3) penheader blok, steek 2,54 mm
S1 = 2-voudige DIP-schakelaar, SMD
U1 = USB-A-H bus
X1 = 20MHz kwartskristal
print, EPS 100761-1
* voor een telefoonkabel tot 700 m en V(bel) = 45 VRMS
