Ultimatic CW-seinsleutel
Voor snelle telegrafisten
Er zijn nog steeds veel radioamateurs die werken met CW (wat niet helemaal hetzelfde is als ‘Morse’). Sommigen halen bij het seinen ongelooflijke snelheden. Over het algemeen geven ze de voorkeur aan het gebruik van een seinsleutel waarbij de punten en de strepen worden gegenereerd via aparte hefbomen die worden bediend met duim en wijsvinger. Deze schakeling is speciaal ontwikkeld voor dit soort seinsleutels, maar werkt ook heel goed met normale, enkele sleutels. Ze verzorgt veel tijdgerelateerde zaken en biedt volledige ondersteuning voor de beroemde Ultimatic-mode. De print bevat ook een kleine monitorversterker.
Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Extra info / Update
• Seinsnelheid: 5...100 wpm (woorden per minuut), instelbaar met externe potentiometer in stappen van 1 wpm tot 36 wpm en in stappen van 2 wpm daarboven
• Punt/streep-verhouding: 1:3
• Pauze tussen twee elementen: 1 punt
• Automatisch genereren van pauze tussen tekens/woorden (auto spacing); uitschakelbaar
• Automatische pauze tussen tekens: 3 punten
• Automatische pauze tussen woorden: 7 punten
• Frequentie van monitortoon: 600...2000 Hz, instelbaar in stappen van 5%
• Golfvorm voor monitor: sinus, amplitudegemoduleerd
• Max. audio-uitgangsvermogen: 0,15 W (optioneel: 0,5 W) aan 8 Ohm, externe volumeregelaar
• Koptelefoonaansluitingen: 2; verbinding mogelijk met audio-output van transceiver
• Geheugen: één, capaciteit ongeveer 16 woorden
• TX-uitgang: transistor of reed-relais
• Minimum puls bij punt/streep-input: 3 µs
• Voeding: netspannning (230/115 VAC) of 13,8 V gelijkspanning van de transceiver
• Energieverbruik: 0,3 W typ., max. 2W
Onderdelenlijst
Weerstanden:
R1 = 1 k
R2 = 4k7
R3 = 2k2
R4,R5 = 100 Ohm
R6,R13...R16 = 15 k 1%
R7...R12 = 30 k 1%
R17 = 1 M
P1 = 10 k potentiometer, mono, lineair (niet op de print)
P1 = 10 k potentiometer, mono, logaritmisch (niet op de print)
Condensatoren:
C1 = 470 µ/25V radiaal, steek 5 mm
C2 = 10 µ/63 V radiaal, steek 2,5 mm
C3 = 100 n keramisch, steek 5 mm
C4...C7 = 47 n keramisch, steek 5 mm
C8 = 47 µ/25 V radiaal, steek 2,5 mm
C9 = 220 µ/16 V radiaal steek 2,5 mm
C10...C13 = 47 n keramisch of MKT, steek 5 of 7.5 mm
C14,C17 = 1 µ/63 V radiaal, steek 2,5 mm
C15 = 5n6 5%, polyester/MKT, steek 5 of 7.5 mm
C16 = 100 n keramisch, steek 5 mm
C18 = 470 n polyester, steek 5 mm
Spoelen:
L1,L2 = 100 µH smoorspoel, axiaal (bijv. Bourns 79F101K-TR-RC)
Halfgeleiders:
D1 = 1N4148
D2 = 1N4004
D3 = 10 V/0,5 W zenerdiode
D4 = LED groen, 3 mm
T1 = BD135-16
T2 = BC639
IC1 = PIC16F688-I/P (geprogrammeerd, EPS-nr. 100087-41)
IC2 = TDA7052A/N2 (let op het 'A'-achtervoegsel!)
IC3 = 7805
B1 = 100 V/1,5 A bruggelijkrichter (bijv. Vishay General Semiconductor W01G)
Diversen:
F1 = zekering 32mAT (voor 230 VAC), met printzekeringhouder en kap
D4,S1,S2,JP2 = 2-pens pinheader, steek 2,54 mm
D4,S1,S2 = 2-polige SIL-socket, recht, steek 2,54 mm
JP1 = 3-pens pinheader met jumper, steek 2,54 mm
JP2 = 2-pens pinheader met jumper, steek 2,54 mm
K1 = 2-polige printkroonsteen, steek 5 mm
K2,K3,K4 = 3,5 mm stereo klinksteker-chassisdeel voor printmontage (bijv. Lumberg 1503 09)
K5 = driepolig 6,3 mm (1/4 inch) klinksteker-chassisdeel met schakelaar, voor printmontage (bijv. Cliff Electronic Components S2BBBPCA)
K6,S4 = 2-polige printkroonsteen, steek 7,5 mm (bijv. Camden Electronics CTB0110/2)
LS1 = miniatuur luidspreker, 1 W/8 Ohm (niet op de print)
RE1 = reed-relais, 12 VDC, met maakcontact (bijv. Hamlin Electronics HE721A1210)
S1,S2 = drukknop met maakcontact (bijv. APEM 9633NVD met zwarte kap type U482 (niet op de print)
S3 = enkelpolige wisselschakelaar (niet op de print)
S3,P1,P2 = 3-pens pinheader, steek 2,54 mm
S3,P1,P2 = 3-polige connector, steek 2,54 mm
TR1 = nettrafo voor printmontage, prim. 2x115 V, sec. 2x6 V, 2,3 VA (bijv. Block type AVB2.3/2/6), plaats alleen draadbrug '230' op print

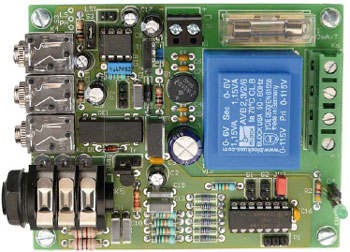

Print 100087-1
