SATFINDER

Schotel richten met GPS

SATFINDER

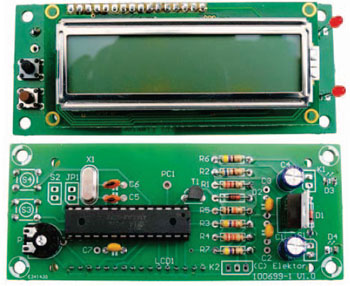

Wie regelmatig een satellietschotel opnieuw moet uitrichten (bij voorbeeld op een camper, caravan of boot) heeft altijd het probleem de huidige positie van de satelliet te bepalen. De SATFINDER, die op basis van GPS werkt, beschikt over een database met de meest populaire tv-satellieten en berekent met behulp van de GPS-positie alles wat voor het uitrichten van de schotel op de satelliet nodig is.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update
* Positieafhankelijke berekening en display van azimut- en elevatiehoeken voor 33 vooraf ingestelde tv-satellieten
* Weergave van de GPS-positiegegevens (geografische lengte en breedte)
* Ingang voor NMEA (RMC)
* Ingangsdatarate naar keuze 4800 of 9600 bps
* Ingangsniveau naar keuze RS232 of TTL
* Programmering in BASCOM-AVR
* Aanpassing van satellietdata in de broncode mogelijk
* Broncode en hex-code als gratis download beschikbaar
* Programmering via ISP-interface
* Seriële data-uitvoer op testpen (TTL-niveau, bitsnelheid hetzelfde als de ingangsbitsnelheid)
* Voeding uit 12V-boordnet (voedingsspanning 8 tot 15 V)
* Voeding van de GPS-ontvanger met 3,3 V of 5 V
* Stroomopname zonder GPS-ontvanger en achtergrondverlichting van de LCD ca. 30 mA bij 12 V

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Weerstanden:
R1 = 220 Ohm
R2 = 680 Ohm
R3 = 4k7
R4 = 22 k
R5 = 10 k
R6,R7 = 470 Ohm
R8 = 68 Ohm
P1 = 10 k instelpotmeter (liggend model)
Condensatoren:
C1,C4 = 100 µ/25 V radiaal
C2,C3,C7 = 100 n
C5,C6 = 22 p
C8 = 10 µ/25 V radiaal
Halfgeleiders:
D1,D2 = 1N4148
D3,D4 = 3 mm LED (low current)
T1 = BC547B
IC1 = LM317T
IC2 = ATMEGA8A-PU (geprogrammeerd: EPS 100699-41)
IC3 = LM2950 3V3
Diversen:
JP1 = 2-polige header, steek 2,54 mm, met jumper
K1 = 2-polige header, steek 2,54 mm
K2 = 3-polige header, steek 2,54 mm
K3 = 2x3-polige header, steek 2,54 mm
S1,S2 = 1-polige schakelaar
S3,S4 = 1-polige drukknop, maak (bijv. Multicomp MC32830)
X1 = 8-MHz-kristal, bijv. Vishay Dale XT49S-208M
LCD1 = 2x16-tekens-LCD-module, bijv. Lumex S01602 D/A
Print EPS 100699-1
