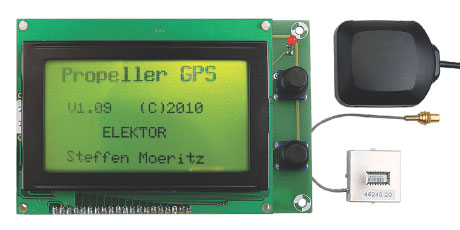

GPS-Propeller
GPS-ontvanger met Parallax-multiprocessor

Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Extra info / Update
Geschikt voor GPS-muizen met een voedingsspanning van 3,3 of 5 V
Grafische weergave van de snelheid van de laatste 90 minuten
Snelheid en bewegingsrichting analoog en digitaal
Weergave van positie en tijd (UTC)
Omschakelbaar tussen metrische (m) en Amerikaanse (miles/feet) eenheden
Twee drukknoppen voor paginakeuze en functiekeuze binnen een pagina
Onderdelenlijst
Weerstanden:
R1…R3 = 10 k
R4 = 1 k
R5 = 5Ohm6
P1 = 250 k instel
P2 = 25 k instel
Condensatoren:
C1...C9,C12...C15 = 100 n
C9...C11 = 10 µ/16 V
Spoel:
L1 = 10 µH
Halfgeleiders:
D1 = 1N4007
D2 = LED (3 mm)
IC1 = P8X32A-D40 (Propeller-chip, Parallax)
IC2 = 24LC256-I/P
IC3 = MAX3232CPE+
IC4 = 7805
IC5 = LM2937ET-3.3
Diversen:
X1 = kristal 5 MHz
LCD1 = grafisch LCD 128 x 64, DEM128064
K1,K4 = 2-polige header
K2 = 5-polige header
K3,K5 = 4-polige header
Print 090647-1
