3 GHz-frequentie-en signaalniveaumeter
Met CPLD en dsPIC

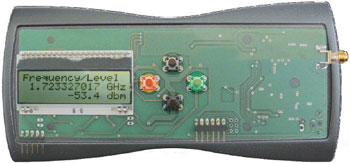

Dit handige meetapparaat meet frequenties tussen 50 MHz en 3 GHz met een nauwkeurigheid van 10 ppm en geeft daarbij ook nog een indicatie van het signaalniveau tussen +10 dBm en -40 dBm. De uitlezing wordt op een drieregelig LCD weergegeven. Voor de voeding volstaan drie normale penlite-batterijen.Voor een snelle meting van de frequentie en het niveau van een HF-signaal is een handzaam en batterijgevoed apparaat zeer praktisch. Dit apparaat onderscheidt zich bovendien door een zeer nauwkeurige frequentiemeting.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Extra info / Update
Eigenschappen
* Frequentiemeetbereik 10 MHz tot 3 GHz
* Frequentiemeetfout kleiner dan 10 ppm (0,001 %)
* Niveaumeetbereik -40 dBm tot +10 dBm (0,1 ?W tot 10 mW in 50 Ohm) in het gebied van 300 MHz tot 2,8 GHz
* 146 metingen per minuut
* Voeding met drie 1,5-V-penlite-batterijen (AA) of 5V-netstekervoeding (min. 180 mA)
* Stroomopname max. 170 mA op de 5V-ingang
* 18 uur continubedrijf met 3 NiMH-cellen van 2000 mAh (zonder LCD-verlichting, 11 uur met achtergrondverlichting)
Onderdelenlijst
R101 = 56 Ohm
R104 = 4k99
R105,R229,R231 = 0 Ohm
R200 = 10 k
R201,R303,R308 = 47 k
R202,R211,R226 = 33 k
R203,R210,R301,R302 = 100 k
R220,R221,R222 = 15 k
R225 = 150 k
R230,R235 = 1 K
R232,R293 = niet gebruikt
R236 = 18 k
R250,R25 = 39 Ohm
R290,R291,R292 = 4k7
R304,R305,R306,R307,R404 = niet gebruikt
R401,R402,R403,R405 = 18 Ohm
R406 = 82 Ohm
Condensatoren:
C101,C226,C230,C231,C232,C301,C302,C303 = 100 n
C102,C110,C403,C415 = 100 p
C104,C105,C233,C401,C402,C404,C413,C416,C418,C419,C422,C423,C425 = 1 n
C106,C109 = niet gebruikt
C107,C108 = 1 p
C200,C201,C210 = 2
C202,C211,C251,C252 = 1
C240,C241 = 18 p
C250 = 470 n
Spoelen:
(SMD0603)
L101 = 1,5 nH
L401 = 4,2 ?H
Halfgeleiders:
D200,D201,D202,D205,D225,D226,D227,D228 = NSR1020 (SOD323-W)
D204,D235 = zenerdiode 3,3 V (SOD123)
D206 = zenerdiode 5V6 (SOD123)
IC101 = LT5538
IC200,IC210 = MCP1824 (SOT23-5L)
IC230 = DSPIC33FJ32GP204-I/PT (TQFP44)
IC301 = EPM240T100C3N (TQFP100), CPLD (Altera)
IC401 = LMX2485E (LLP24), PLL (National Semiconductor)
IC402 = ABA-31563 (SOT363), breedbandversterker (Avago)
Q250 = BSS123 of SN7002W (SOT23)
VR230 = TL431 (SOT23-5), spanningsreferentie (TI)
Diversen:
IC250 = EA DOGM163W-A, 3,3V LC-Display, 3x16 regels/tekens (Electronic Assembly)
JP001 = Netsteker aansluiting (bus) voor print montage
JP100 = SMA-bus 142-0711-881 (Emerson/Johnson)
JP200 = eventuele 2-polige header (batterijaansluiting)
JP230 = 2-polige header met jumper (indien nodig)
JP235 = 5-polige header, haaks
JP301 = 6-polige header, haaks
JP302 = 6-polige header, 2-rijen (indien nodig)
R205 = Zelfherstellende zekering 30 V/0,2 A (SMD1210), Littlefuse 1210L020WR (bijv. Farnell 1596997)
S200,S220,S221,S222 = 1-polige drukknop, maak, voor printmontage
X240 = 18MHz-kristal (HC49/SMD)
X301 = CFPT-126 (LF TVXO009920) van IQD, temperatuurgecompenseerde 40MHz-SMD-kristal-oscillator (Farnell best. nr.: 1100757)
Behuizing Bopla type BS404 F-7035
Print EPS 100760-1
