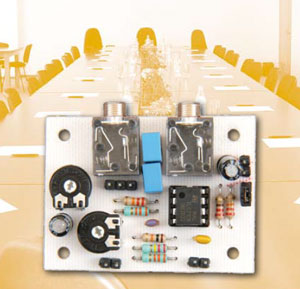

Effectiever online vergaderen

Eenvoudig systeem voor betere verstaanbaarheid

De online wereld wordt steeds groter, terwijl de gevoelsafstanden steeds kleiner worden. (Video)chatten met de kinderen (of de ouders) die ver weg wonen, internationale vergaderingen waarbij de productieafdeling in Taiwan via een online verbinding kan meepraten met het hoofdkantoor in Londen... Het is de gewoonste zaak van de wereld aan het worden. Voor vergaderingen met niet al te veel personen volstaat meestal de in de webcam of laptop ingebouwde microfoon, maar voor grotere groepen of akoestisch minder optimale ruimtes (met bijvoorbeeld veel galm) is de mate van verstaanbaarheid zeker aan de andere kant van de lijn vaak erg laag. Om daar iets aan te doen, hebben we een eenvoudig opzetje gemaakt.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

100465-PCB.pdf

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 100465-1-V10

Extra info / Update

- Bruikbaar op iedere pc of laptop met line- of mic-ingang.
- Eenvoudige bediening
- Twee units eenvoudig te koppelen
- Opnamepatroon van de microfoons aan te passen aan de omstandigheden
- Eenvoudig op te bouwen met standaard componenten

Onderdelenlijst

Weerstanden:
R1 = 10 k
R2 = 22 k
R3,R4 = 33 k
R5 = 220 k
R6 = 330 k
R7 = 220 Ohm
P1 = 22 k instel, horizontaal
P2 = 250 k instel, horizontaal
P3 = 2k2 log
Condensatoren:
C1 = 10 µ
C2 = 100 n
C3 = 22 µ
C4 = 100p
C5,C6 = 1 µ
Halfgeleiders:
IC1 = TL071
Diversen:
K1, K2 = 3,5 mm stekerbus, Lumberg 1503 09, bijvoorbeeld Farnell # 1243244
K3...K6 = 2-polige header
K7 = 3-polige header
Female headers voor K3…K7
S1 = druktoets met verbreekcontact
S2 = enkelpolige schakelaar
Electret microfooncapsule, bijvoorbeeld Panasonic MCE-2020U of WM-61A
Print EPS 100465-1
