Gitaar voor Multi-effectapparaat

Preamp gebaseerd op Ibanez TS9

Gitaar voor Multi-effectapparaat

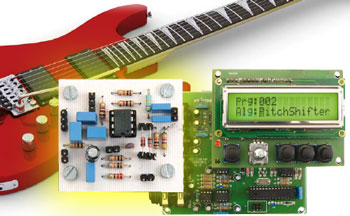

Het digitaal multi-effectapparaat uit Elektor september 2010 is alleen geschikt voor lijn-signaalniveaus zoals die bij keyboards en effectlussen van bijvoorbeeld mengpanelen worden gebruikt. Om de schakeling geschikt te maken voor gitaarsignalen, publiceren we hier een eenvoudige maar doeltreffende schakeling.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update

Eigenschappen
- Eenvoudig te solderen
- Voeding via 9V-batterij of geschikte adapter
- Karakter van het geluid eenvoudig aan te passen
- Bypass-schakelmogelijkheid voor vervorming
- Instellingen voor ‘drive’, ‘tone’ en level

Component list
Weerstanden:
R1 = 470k
R2,R5,R9,R10 = 10k
R3 = 4k7
R4,R7,R8 = 1k
R6 = 220 Ohm
Condensatoren:
C1,C4 = 47n
C2 = 56p
C3,C5 = 330n *
C6,C7 = 1µ
C8 = 47µ / 16 V
Halfgeleiders:
D1,D2 = * (bijv. 1n4148)
IC1 = * (bijv. OPA2134)
Diversen:
JP1...JP3,JP6,JP7 = 2-pens header, steek 2,54 mm
JP4,JP5 = 3-pens header, steek 2,54 mm
8-pens IC-voet voor opamp*
2x 2-pens female header voor diodes*
2-pens female header voor verbinding met drive-potmeter
2x 3-pens female header voor verbinding met tone- en level-potmeters
Potmeters: 500k log (drive), 20k inv. log (tone)*, 100k log (level)
Montagedraad voor potmeters
Jack-aansluitbussen*
Print 100923-1
