Universele USB-weer-datalogger

I2C-sensoren voor luchtdruk, temperatuur en vochtigheid

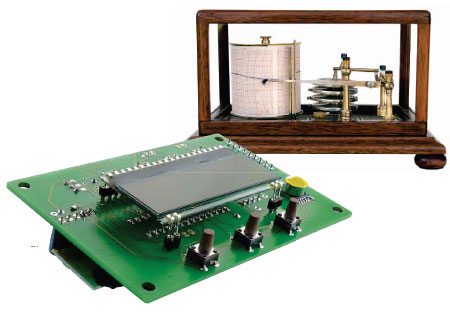

Universele USB-weer-datalogger
Deze autonome datalogger registreert luchtdruk, temperatuur en vochtigheid met I2C-sensoren en geeft ze weer op een LCD. Via USB kunt u de meetresultaten uitlezen en met GNUplot kunnen ze grafisch worden weergegeven op een pc. Door het gebruik van digitale sensoren is de hardware niet duur en afregelen is niet nodig. Op drie AA-batterijen houdt deze datalogger het zes tot acht weken vol.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update

- Nauwkeurige meting van luchtdruk, temperatuur en luchtvochtigheid, zonder afregeling of ijking
- Tot zes metingen per uur van luchtdruk, temperatuur en luchtvochtigheid kunnen worden opgeslagen
- Niet-vluchtig geheugen voor 8191 regels meetgegevens
- Tot acht weken continu in bedrijf op drie AA-batterijen
- Voorgekalibreerde meetmodules met digitale uitgang voor luchtdruk, temperatuur en luchtvochtigheid
- Uitlezen van de meetgegevens via USB



Correcties:

- In de onderdelenlijst is voor R5 abusievelijk een waarde van 1k3 vermeld. Dit moet 3k3 zijn, zoals ook in het schema te zien is.

- In het schema en op de print zijn bovendien nog twee pull-up-weerstanden (R6 en R7, waarde 3k3) toegevoegd voor de SDA- en SCL-lijnen. R6 bevindt zich tussen SDA (pen 27/IC2) en VCC, R7 tussen SCL (pen 28/IC2) en VCC.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list

Weerstanden:
R1 = 220 k
R2 = 33 k
R3 = 10 M
R4 = 10 k
R5,R6,R7 = 3k3
Condensatoren:
C1 = 4µ7/63 V radiaal
C2 = 47 p
C3,C4,C5,C9,C10 = 100 n
C6 = 1 µ MKT, steek 5 mm
C7 = 470 n
Halfgeleiders:
D1,D2 = BAT42
T1 = BS170
IC1 = 24AA512
IC2 = ATMEGA88-20PU (geprogrammeerd: EPS 100888-41)
IC3 = LP2950-3.3 of -3.0
Diversen:
S1,S2,S3 = 6-mm-toetsjes voor printmontage
S4 = enkelpolige schakelaar
X1 = 32,768 kHz kristal
LCD1 = DOGM162W-A (Electronic Assembly)
Mod1 = USB-FT232R breakout-board (EPS 110553-91)
Mod2 = luchtvochtigheidssensor HH10D (Hope RF, EPS 100888-71)
Mod3 = luchtdruksensor HP03S (Hope RF, EPS 100888-72)
K1 = 2x3-pens header (optioneel, voor de ISP -Interface)
Rechte header, 1x20-pens, voor LCD1
Rechte header 2x9-pens, voor MOD1
Rechte header 1x5-pens, voor MOD2
IC-voetjes voor IC1 (8-pens) en IC2 (28-pens)
Print EPS 100888-1
Print: 100888-1
Geprogrammeerde controller: 100888-41
USB-FT232R breakout-board: 110553-91
Luchtvochtigheidssensor HH10D: 100888-71
Luchtdruksensor HP03S: 100888-72
Software voor dit project: 100888-11 (gratis download)
