2,4 GHz zender en ontvanger voor modelvliegtuigen

ZigBee-technologie voor de modelbouw

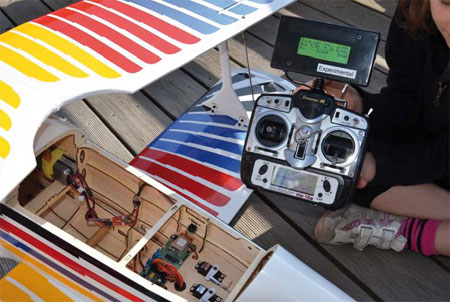

Sinds enkele jaren zijn er systemen voor radiografische modelbesturing op de markt die gebruik maken van de 2,4-GHz-band. Deze technologie is in hoge mate storingsbestendig en biedt mogelijkheden voor telemetrie die niet waren toegestaan bij de oudere technologie waarbij afhankelijk van het betreffende land gebruik werd gemaakt van de 35 of 40/41 MHz band. Het hier beschreven project maakt het mogelijk om een 35/40/41-MHz-systeem probleemloos uit te breiden met 2,4-GHz-technologie. Omdat het een volledig open systeem is, kan het voor een groot deel aan uw eigen wensen worden aangepast.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

110109-RC-Transceiver-SW-V101-20111225.zip

110109-PCB.zip

Extra info / Update

• Verzenden van 8 proportionele kanalen
• PPM-modulatie, compatibel met alle zenders voor 35/40/41 MHz
• Bestaande zender hoeft niet te worden gewijzigd
• Ontvanger met dubbele voeding en lineaire regelaar voor één of twee LiPo-accu’s
• Spanningsmeting op afstand van de ontvanger-accu’s
• Ontvanger compatibel met BEC-voeding
• Stroomverbruik van de ontvanger op afstand meetbaar met berekening energieverbruik in mAh
• Signaalsterkte bij ontvanger (RSSI) op afstand meetbaar
• LC-display op de zender voor weergave van de parameters
• Hoorbaar alarmsignaal op de zender
• Open communicatie-interfaces: UART, CAN, I²C
• ZigBee-technologie
• Bereik van meer dan 1 km in het vrije veld, geverifieerd door de auteur
• Reactievertraging 20 ms

Correcties

Datum: 29 december 2011.

D2 & D3: type ES3A is nu vervangen door een GF1A.

R15: Deze moet in plaats van de vermelde waarde van 47 k een waarde krijgen van 3k3.

De waarde van weerstand R3* moet 6K8 zijn bij gebruik van een LCD type POWERTIP PC2004ARS-AWA-A-Q.

Nieuwe software V1.01 (serious bug removed).
