Netloep

Frequentie in beeld

Netloep
De netfrequentie is een maat voor het evenwicht tussen opgenomen en geleverd vermogen in een elektriciteitsnet en daarmee een belangrijke indicator voor de momentele toestand van de energievoorziening. De hier voorgestelde netloep meet zeer kleine afwijkingen van de frequentie over een bereik van ±0,2 Hz en maakt het zo mogelijk vanaf een willekeurig stopcontact de belasting van het net en storingen in de gaten te houden!
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update

* Display-bereik: 49,8 Hz tot 50,2 Hz (50-Hz-firmware-versie)
* Display-bereik: 59,8 Hz tot 60,2 Hz (60-Hz-firmware-versie)
* Meetnauwkeurigheid: ±0,025 Hz
* LED-uitlezing met 11 LEDs
* Geen afregeling nodig
* Geen SMD's
* Lage kosten van de onderdelen
* Geschikt voor een netspanning van 230 V en 115 V

Component list

Weerstanden:
R1 = 470 Ohm
R2,R3 = 10 k
Condensatoren:
C1 = 100 n MKT, 'steek 5 mm
C2,C3 = 56 p keramisch, steek 2,5 mm
C4 = 100 ?/25 V radiaal, steek 2,5 mm
C5,C6 = 10 ?/16 V radiaal, steek 2,5 mm
Halfgeleiders:
D1,D2 = 1N4007
IC1 = AT89C2051-24PU (Atmel), geprogrammeerd (110461-41 voor 50 Hz) of 110461-42 voor 60 Hz)
IC2 = LM2936Z-5.0
LED1,LED11 = rode LED, low-current, 5 x 2 mm
LED2,LED3,LED4,LED5,LED7,LED8,LED9,LED10 = gele LED, low-current, 5 x 2 mm
LED6 = groene LED, low-current, 5 x 2 mm
diversen:
K1 = printkroonsteen, 2-polig, steek 7,5 mm
J1,J2,J3 = 2-pens header, steek 5 mm met jumpers (of draadbrugjes), zie tekst
TR1 = printtrafo 0,5 VA, 2 x 115 V primair, 2 x 6 V secundair (bijv. Block AVB0,5/2/6)
X1 = kristal 12 MHz, HC-49S

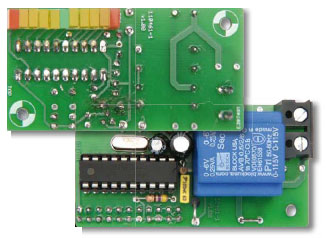

Print 110461-1
Kunststof netstekerbehuizing met aangegoten eurosteker, bijv. Strapubox SG 1 (Conrad bestelnr. 522716–89)
