Pico-C-Plus en Pico-C-Super

Twee upgrades voor de mini-capaciteitsmeter

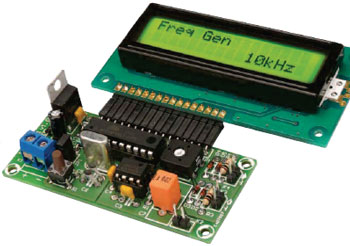

Pico-C-Plus en Pico-C-Super

In april 2011 verscheen in Elektor de Pico-C-meter, een capaciteitsmeter voor zelfbouw die speciaal is ontworpen voor capaciteiten tot zo'n 10 pF. De Pico-C-meter meet kleinere capaciteitswaarden dan de meeste professionele instrumenten, dus menige radio-amateur is er erg blij mee. Het meetbereik is echter begrensd tot ongeveer 2500 pF. Elektor-lezer Jon Drury vroeg zich af of dat niet beter kon. In dit artikel stelt hij twee nieuwe software-versies voor, die we Pico-C-Plus en Pico-C-Super hebben gedoopt.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update
Software volledig herschreven in assembler-code. Voorgeprogrammeerde controllers zijn leverbaar
Uitgebreid meetbereik voor capaciteit: <1 pF tot 500 nF, max. resolutie 0,01 pF
3 meetbereiken: 5 nF, 50 nF, 500 nF
Pico C-Plus: alleen software-upgrade, geen hardware-modificaties vereist
Pico C-Super: software-upgrade & geringe hardware-modificatie nodig; aangepaste print is verkrijgbaar
Meetbereiken van de periodetijdmeter: 16 ms, 160 ms, 1,6 s
Meetbereik van de frequentiemeter: 8 MHz, max. resolutie 1 Hz
Signaalgenerator:
- bereik 0,8 Hz...10 MHz
- resolutie 0,1% tot 10 kHz, 1% van 10 kHz tot 100 kHz
- blokgolf 0...5 V
Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst, alleen voor versie Pico-C-Super
Weerstanden
R1 = 1 M 1%
R2 = 5 Ohm6 5%
R3,R4 = 100 Ohm 5%
P1 = 10 k 20%, instel
Condensatoren
C1 = 10/63 V, steek 2,5 mm
C2,C3,C4 = 100 n keramisch, steek 5 mm
C5,C6 = 15 p 5% keramisch, steek 5 mm
C7 = 220 p 1%, polystyreen, steek 7,2 mm
Halfgeleiders
D1 = 1N4004
D2-D5 = BAT85
IC1= 7805
IC2= TLC555
IC3 = ATtiny2313 (geprogrammeerd , EPS 110687-42)
Diversen
JP1,K2,K3,K4 = 2-pens pinheader, steek 2,54 mm
JP1 = jumper 2,54 mm
K1 = 2-polige printkroonsteen, steek 5 mm
K2,K3,K4 = 2-weg female header, steek 2,54 mm
LCD1 = LCD, 2x16 karakters (TC1602C-01YA0_A00), Elektor-nr. 12006171
LCD1-voet = 16-pens female header SIL, steek 2,54 mm, haaks
LCD1 plug = 16-pen pinheader, steek 2,54 mm, haaks
S1 = druktoets met maakcontact, steek 6 mm
X1 = kristal 20 MHz, CL = 18pF, 50 ppm
Print Elektor-nr. 110687-1
