Regelen met Arduino en PC

Universele µC-gestuurde regelaar met PC-interface

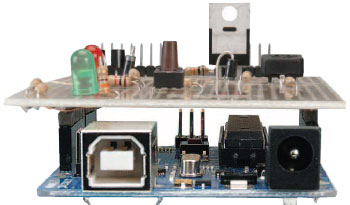

Op veel plaatsen moet iets geregeld worden. Daarvoor kan uitstekend een microcontroller-bordje worden gebruikt. Bij dit project is gekozen voor een populaire Arduino die is gecombineerd met een eenvoudige interface-print (shield). Hierop kan men verschillende soorten sensoren en actuatoren aansluiten. Deze regeling kan zelfstandig werken, maar kan ook worden ingesteld en aangestuurd door middel van een PC-programma.

Log hier in als abonnee om het artikel te lezen.

Dit is een MEMBER ONLY artikel. Je hebt een abonnement nodig om dit artikel te kunnen lezen.

Voordelen van een abonnement

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Bekijk de aanbiedingen
Beschikbaar vanaf € 6,33 per maand.

Wat is Elektor Exclusief?

Materials

100681-PCB.pdf

100681-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 100681-1-V10

Onderdelenlijst

Weerstanden:
R1,R4,R8,R14 = 10 k
R2 = 100 Ohm
R3,R5 = 4k7
R6 = 330 Ohm
R7,R8,R9,R10,R11,R12,R13 = 1 k
P1 = 10 k instelpotmeter
Halfgeleiders:
D1,D2,D3 = 1N4007
LED1 = groene LED, 5 mm
LED2 = rode LED, 5 mm
T1= IRFZ48N
T2,T3 = BC547
Diversen:
K1,K2 = 6-pens pinheader, steek 2,54 mm
K3,K4 = 8-pens pinheader, steek 2,54 mm
K5,K6 = 6-pens female header, steek 2,54 mm
Print 100681-1
