The Preamp 2012 (1)
Deel 1: Inleiding en hoofdprint
Audioliefhebbers opgelet! Hier starten we met de beschrijving van een hoogwaardige audio-voorversterker voor zelfbouw. In deze serie beschrijven we hoe een laagohmig ontwerp en het gebruik van meerdere opamps parallel kunnen zorgen voor een aanzienlijke ruisreductie in analoge schakelingen. Het resultaat is een voorversterker van topklasse, niet alleen qua geluidskwaliteit, maar ook wat betreft de prijs/prestatie-verhouding.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

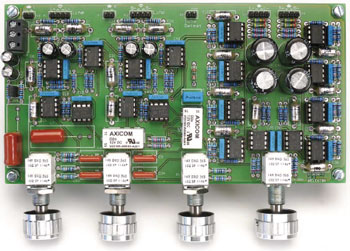

PCB
Extra info / Update
Testomstandigheden: Voedingsspanning ±17,6 V; alle metingen symmetrisch; toonregeling uitgeschakeld.
Testapparatuur: Audio Precision System Two Cascade Plus 2722 Dual Domain
THD+N (200 mV in, 1 V uit) 0,0015% (1 kHz, B = 22 Hz...22 kHz)
0,0028% (20 kHz, B = 22 Hz...80 kHz)
THD+N (2 V in, 1 V uit) 0,0003% (1 kHz, B = 22 Hz...22 kHz)
0,0009% (20 kHz, B = 22 Hz...80 kHz)
S/N (200 mV in) 96 dB (B = 22 Hz...22 kHz)
98,7 dBA
Bandbreedte 0,2 Hz...300 kHz
Max. uitgangsspanning (200 mV in) 1,3 V
Balans +3,6 dB tot –6,3 dB
Toonregeling ±8 dB (100 Hz)
±8,5 dB (10 kHz)
Overspraak R naar L –98 dB (1 kHz)
–74 dB (20 kHz)
L naar R –102 dB (1 kHz)
–80 dB (20 kHz)
Testapparatuur: Audio Precision System Two Cascade Plus 2722 Dual Domain
THD+N (200 mV in, 1 V uit) 0,0015% (1 kHz, B = 22 Hz...22 kHz)
0,0028% (20 kHz, B = 22 Hz...80 kHz)
THD+N (2 V in, 1 V uit) 0,0003% (1 kHz, B = 22 Hz...22 kHz)
0,0009% (20 kHz, B = 22 Hz...80 kHz)
S/N (200 mV in) 96 dB (B = 22 Hz...22 kHz)
98,7 dBA
Bandbreedte 0,2 Hz...300 kHz
Max. uitgangsspanning (200 mV in) 1,3 V
Balans +3,6 dB tot –6,3 dB
Toonregeling ±8 dB (100 Hz)
±8,5 dB (10 kHz)
Overspraak R naar L –98 dB (1 kHz)
–74 dB (20 kHz)
L naar R –102 dB (1 kHz)
–80 dB (20 kHz)
Onderdelenlijst
Weerstanden:
(1% tolerantie; metaalfilm 0,25 W)
R1,R2,R39,R40 = 100 Ohm
R3...R6,R41...R44,R78,R79 = 100 k
R7...R12,R16,R17,R21...R24,R33,R34,R45...R50,R54,R55,R59...R62,R71,R72 = 1 k
R13,R51 = 470 Ohm
R14,R15,R52,R53 = 430 Ohm
R18,R35,R36,R56,R73,R74 = 22 k
R19,R20,R57,R58 = 20 Ohm
R25...R28,R63...R66 = 3k3
R29...R32,R67...R70 = 10 Ohm
R37,R38,R75,R76 = 47 Ohm
R77 = 120 Ohm
P1,P2,P3,P4 = 1 k lineair, 10%, 1 W, stereo potentiometer (bijv. Vishay Spectrol keramisch type 14920F0GJSX13102KA of Vishay Spectrol geleidend plastic type 148DXG56S102SP, RS Components bestelnr. 484-9146).
Condensatoren:
C1,C2,C10...C14,C26,C27,C35...C39 = 100 p/630 V, 1%, polystyreen, axiaal
C3,C4,C28,C29 = 47 µ/35 V, 20%, bipolair, diam. 8 mm, steek 3,5 mm (bijv. Multicomp bestelnr. NP35V476M8X11.5)
C5,C6,C30,C31 = 470 p/630 V, 1%, polystyreen, axiaal
C7,C32 = 1µ/250 V, 5%, polypropyleen, steek 15 mm
C8,C9,C33,C34 = 100 n/250 V, 5%, polypropyleen, steek 10 mm
C15,C16,C40,C41 = 220 µ/35 V, 20%, bipolair, diam. 13 mm, steek 5 mm (bijv. Multicomp bestelnr. NP35V227M13X20)
C17...C25,C42...C50 = 100 n/100 V, 10%, polypropyleen, steek 7,5 mm
C51 = 470 n/100 V, 10%, polypropyleen, steek 7,5 mm
C52,C53 = 100 µ/25 V, 20%, diam. 6,3 mm, steek 2,5 mm
Halfgeleiders:
IC1,IC3,IC5...IC10,IC12,IC14...IC18 = NE5532 (bijv. ON Semiconductor type NE5532ANG)
IC2,IC4,IC11,IC13 = LM4562 (bijv. National Semiconductor type LM4562NA/NOPB)
Diversen:
K1...K4 = 4-pens pinheader, steek 2,54 mm, met bijpassende connectoren
K5,K6,K7 = 2-pens pinheader, steek 2,54 mm, met bijpassende connectoren
JP1 = 2-pens pinheader, steek 2,54 mm, met jumper
K8 = 3-polige printkroonsteen, steek 5 mm
RE1,RE2 = relais 12V/960Ohm, schakelcontacten 230 VAC/3 A, DPDT (bijv. TE Connectivity/Axicom type V23105-A5003-A201)
Print nr. 110650-1
(1% tolerantie; metaalfilm 0,25 W)
R1,R2,R39,R40 = 100 Ohm
R3...R6,R41...R44,R78,R79 = 100 k
R7...R12,R16,R17,R21...R24,R33,R34,R45...R50,R54,R55,R59...R62,R71,R72 = 1 k
R13,R51 = 470 Ohm
R14,R15,R52,R53 = 430 Ohm
R18,R35,R36,R56,R73,R74 = 22 k
R19,R20,R57,R58 = 20 Ohm
R25...R28,R63...R66 = 3k3
R29...R32,R67...R70 = 10 Ohm
R37,R38,R75,R76 = 47 Ohm
R77 = 120 Ohm
P1,P2,P3,P4 = 1 k lineair, 10%, 1 W, stereo potentiometer (bijv. Vishay Spectrol keramisch type 14920F0GJSX13102KA of Vishay Spectrol geleidend plastic type 148DXG56S102SP, RS Components bestelnr. 484-9146).
Condensatoren:
C1,C2,C10...C14,C26,C27,C35...C39 = 100 p/630 V, 1%, polystyreen, axiaal
C3,C4,C28,C29 = 47 µ/35 V, 20%, bipolair, diam. 8 mm, steek 3,5 mm (bijv. Multicomp bestelnr. NP35V476M8X11.5)
C5,C6,C30,C31 = 470 p/630 V, 1%, polystyreen, axiaal
C7,C32 = 1µ/250 V, 5%, polypropyleen, steek 15 mm
C8,C9,C33,C34 = 100 n/250 V, 5%, polypropyleen, steek 10 mm
C15,C16,C40,C41 = 220 µ/35 V, 20%, bipolair, diam. 13 mm, steek 5 mm (bijv. Multicomp bestelnr. NP35V227M13X20)
C17...C25,C42...C50 = 100 n/100 V, 10%, polypropyleen, steek 7,5 mm
C51 = 470 n/100 V, 10%, polypropyleen, steek 7,5 mm
C52,C53 = 100 µ/25 V, 20%, diam. 6,3 mm, steek 2,5 mm
Halfgeleiders:
IC1,IC3,IC5...IC10,IC12,IC14...IC18 = NE5532 (bijv. ON Semiconductor type NE5532ANG)
IC2,IC4,IC11,IC13 = LM4562 (bijv. National Semiconductor type LM4562NA/NOPB)
Diversen:
K1...K4 = 4-pens pinheader, steek 2,54 mm, met bijpassende connectoren
K5,K6,K7 = 2-pens pinheader, steek 2,54 mm, met bijpassende connectoren
JP1 = 2-pens pinheader, steek 2,54 mm, met jumper
K8 = 3-polige printkroonsteen, steek 5 mm
RE1,RE2 = relais 12V/960Ohm, schakelcontacten 230 VAC/3 A, DPDT (bijv. TE Connectivity/Axicom type V23105-A5003-A201)
Print nr. 110650-1
