Software Defined Radio met AVR (2)

Deel 2: Signaalbemonstering

Software Defined Radio met AVR (2)

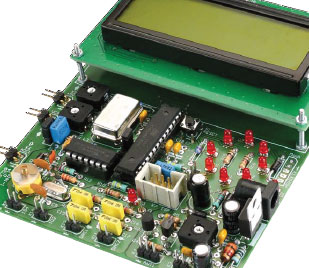

In deze serie laten we zien dat de populaire AVR-microcontrollers ook heel geschikt zijn voor digitale signaalverwerking. Deze keer bemonsteren we amplitude- en fase-gemoduleerde signalen met behulp van een ATmega88. Die signalen maken we eerst zelf, maar u kunt ze ook uit de ether vissen. Frequenties van meerdere honderden kHz zijn geen probleem. Hoe dat allemaal werkt, komt aan de orde in een prettige mix van theorie en praktijk. Meer weten?Bekijk hier gratis het Elektor Academy/element14 AVR Software Defined Radio Webinar.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Weerstanden (5%):
R1 = 2k7
R2, R22 = 10 Ohm
R3 = 220 Ohm
R4,R11 = 100 k
R5,R14 = 470 Ohm
R6,R13 = 2k2
R7,R8,R10 = 470 k
R9,R15,R16 = 1 k
R12 = 2M2
R17,R18,R19,R20 = 4k7
R21 = 33 Ohm
P1 = 1 k, 20 %, 0W15, instel
P2,P3 =10 k, 20 %, 0W15, instel
Condensatoren:
C1 = 100 µ/25 V, 20 %, radiaal
C2,C3,C21 = 10 µ/63 V, 20 %, radiaal
C4,C5,C7,C18,C19,C20 = 100 n
C6,C13 = 470 n, 10 %
C8 = 5,5...65 p trimmer
C9,C11 = 100 p, 5 %
C10 = 27 p, 2 %
C12 = 5p6, ±- 0,25 p
C14,C15,C16,C17 = 10 n 5 %
Zelfinducties:
L1 = 4µ7, 190 mA, 1,7 Ohm
L2,L3 = 1 µ, 270 mA, 0,8 Ohm
Halfgeleiders:
D1 = 1N4007
D2,D3,D5...D12 = LED rood
D4 = SB1100
D13,D14 = 1N5817
T1 = BC560C
T2 = BF245B
IC1 = 7805
IC2 = ATmega88-20PU
IC3 = 74HC04
IC4 = 20-MHz-oscillator
Diversen:
X1 = 20 MHz kristal, 50 ppm
S1 = druktoets 6 x 6 mm, SPST-NO
K1 = adapterplug-chassisdeel
K2,K6,K8 = 2-pens header, haaks, steek 2,54 mm
K3,K9...K12,JP3 = 2-pens header, steek 2,54 mm
K4,K5,JP1,JP2 = 3-pens header, steek 2,54 mm
K7 = 2x3-pens header, steek 2,54 mm
JP1,JP2,JP3 = jumper 2,54 mm
CLKout, TP1 = printpen
4 x printheader female voor IC4
Mod = 5-pens female header voor BOB-FT232R-001
LCD1 = LCD 4 x 20 karakters, HC200401C-YF62L-VA
Print 100181-1
