Schakelen via RS485

Relaismodule voor de ElektorBus

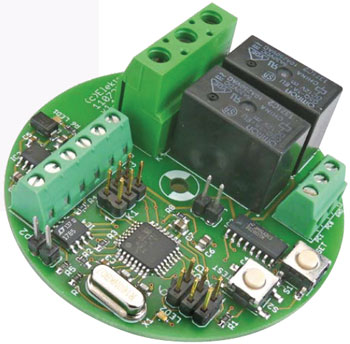

Het ElektorBus-project laat zien hoeveel belangstelling er is voor domotica. Daarom presenteren we hier een compacte print waarmee twee 230-V-verbruikers kunnen worden geschakeld. Daarnaast zijn twee controller-ingangen beschikbaar via schroefklemmen, zodat ook de stand van twee schakelaars is in te lezen. De software is compatibel met de ElektorBus.

Log hier in als abonnee om het artikel te lezen.

Dit is een MEMBER ONLY artikel. Je hebt een abonnement nodig om dit artikel te kunnen lezen.

Voordelen van een abonnement

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Bekijk de aanbiedingen
Beschikbaar vanaf € 6,33 per maand.

Wat is Elektor Exclusief?

Materials

110727-PCB.pdf

110727-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 110727-1-V11

Componenten

De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.

Download de BOM lijst

Onderdelenlijst

Weerstanden (0603):
R1,R2,R3 = 10 k
R4 = 0 Ohm
R5 = 120 Ohm
R6 = 4k7
R7 = 1k5
R8 = 10 Ohm
Condensatoren:
C1,C2 = 22 p, NP0, 0603
C3,C4,C5 = 100 n, X5R, 0603
C6,C7,C8 = 4µ7/10 V, X5R, 0805
C9 = 4µ7/25 V, X5R, 0805
Halfgeleiders:
D1 = Diode S1M, 1000 V, 1 A
LED1,LED2 = LED groen (0603)
IC1 = ATmega88A-AU
IC2 = spanningsstabilisator 5 V AP78L05SG-13
IC3 = relais-driver DS2003TM/NOPB
IC4 = RS485-transceiver LT1785CS8#PBF
Verder:
RE1,RE2 = relais 12 V SPST-NO (bijv. G5Q-1A-EU DC12)
JP1,JP2 = 2-pens header, steek 2,54 mm
K1,K2 = 2x3-pens header, steek 2,54 mm
K3 = 6-voudige printkroonsteen, steek 3,81 mm
K4 = 3-voudige printkroonsteen, steek 7,62 mm
K5 = 3-voudige printkroonsteen, steek 3,81 mm
X1 = kristal, 16 MHz, HC-49S
S1,S2 = druktoets SPNO (bijvoorbeeld B3S-1000)
