The Preamp 2012 (3)

Deel 3: Niveau-indicator, ingangskeuze, voeding

The Preamp 2012 (3)

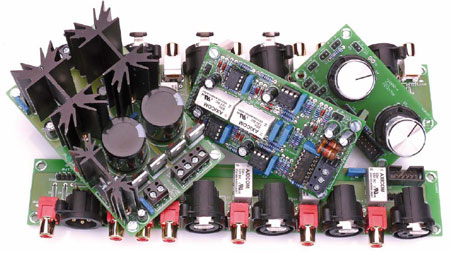

Deze maand bespreken we de resterende printen van onze nieuwe voorversterker: de Log-Law Level LED, of LLLL, (logaritmische niveau-indicatie-LED) print, de ingangskeuze-printen, de frontplaat-print en de voedingsprint. Verder we geven een beschrijving van de opbouw van de hele versterker.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Component list

LLLL-print (110650-6)
Weerstanden:
(0,25 W, 1%)
R1,R2,R3,R5,R11,R12,R13,R15 = 20 k
R4,R6,R7,R14,R16,R17 = 10 k
R8,R9,R18,R19 = 1 k
R10,R20 = 100 k
R21 = 910 Ohm
R22,R23,R25 = 22 k
R24 = 100 Ohm
R26,R27 = 220 Ohm
Condensatoren:
C1...C4 = 2?2/50 V, diam. 6,3 mm, steek 2,5 mm
C5...C9 = 100 n, steek 7,5 mm
C10,C11= 100 µ/25 V, diam. 6,3 mm, steek 2,5 mm
C12,C13 = 220 n, steek 7,5 mm
Spoelen:
L1,L2 = 1 mH, 3Ohm6, 370 mA, axiaal
Halfgeleiders:
D1...D14 = 1N4148
T1 = BC557B
IC1...IC4 = NE5532
IC5 = LM339
Diversen:
K1...K4,K6 = 2-pens pinheader, steek 2,54 mm
Female headers voor K1...K4,K6
K5 = 3-pens pinheader, steek 2,54 mm
Female header voor K5
K7 = 3-polige printkroonsteen, steek 5 mm
RE1,RE2 = relaisV23105-A5003-A201, 12 V/960 Ohm, 230 V/3 A, 2 wisselcontacten
Print 110650-6

Ingangskeuze-print (110650-3)
Weerstanden:
R1,R2 = 0 Ohm
Condensatoren:
C1...C4 = 220 n, steek 7,5 mm
Diversen:
K1,K3,K5,K7 = 3-polige XLR-connector, female, voor printmontage
K11 = 3-polige XLR-connector, male, voor printmontage
K2,K4,K6,K8...K10,K12 = cinch-chassisdeel voor printmontage, Pro Signal type PSG01545 (rood) (R) of PSG01546 (wit) (L)
K13,JP1...JP4 = 2-pens pinheader, steek 2,54 mm
Female header voor K13
K14,K15,K16 = 4-pens pinheader, steek 2,54 mm
Female headers voor K14,K15,K16
K17 = 10-polige boxheader, recht, steek 2,54 mm
S1...S4 = 3-pens pinheader, steek 2,54 mm
Jumpers voor S1...S4,JP1...JP4
RE1...RE4 = relais V23105-A5003-A201, 12 V/960 Ohm, 230 V/3 A, 2 wisselcontacten
Print 110650-3 (2 stuks voor stereo)

Frontplaat-print (110650-4)
Weerstanden:
(0,25 W, 1%)
R1 = 220 Ohm
R2 = 3k3
Halfgeleiders:
D1 = LED groen, 3 mm
D2 = LED rood, 3 mm
Diversen:
K1 = 10-polige boxheader, recht, steek 2,54 mm
K2,K5,D1,S1...S3 = 2-pens pinheader, steek 2,54 mm
Female headers voor K2,K5,D1,S1...S3
K3,K4 = 3-pens pinheader, steek 2,54 mm
Female headers voor K3,K4
K6 = 3-polige printkroonsteen, steek 5 mm
S1,S2,S3 = schakelaar met maakcontact
S4,S5 = 2-polige 6-standen draaischakelaar voor printmontage, bijv. Lorlin type CK1050
Print 110650-4

Voedingsprint (110650-5)
Weerstanden:
(0,25W, 1%)
R1,R3 = 100 Ohm
R2,R4 = 1k3
R5 = 1 Ohm
R6,R7 = 12 k
Condensatoren:
C1,C3,C7,C9,C11,C13 = 100 n, steek 7,5 mm
C2,C4 = 100 µ/25 V, diam. 6,3 mm, steek 2,5 mm
C5,C6 = 47 µ/25 V, diam. 6,3 mm, steek 2,5 mm
C8,C10= 4700 µ/35 V, diam. 22 mm, steek 10 mm
C12 = 10 µ/63 V, diam. 6,3 mm, steek 2,5 mm
C14...C17 = 47n keramisch, steek 5 mm
Halfgeleiders:
D1,D2 = 1N4004
D3...D6 = MBR1045
D7 = LED rood, 3 mm
D8 = LED groen, 3 mm
IC1 = LM317
IC2 = LM337
IC3 = 7815
Diversen:
K1,K2,K3 = 3-polige printkroonsteen, steek 5 mm
K4,K5,K6 = 2-polige printkroonsteen, steek 5 mm
HS1,HS2 = koellichaam, 50,8 mm, Fischer Elektronik type SK 129 50,8 STS
HS3 = koellichaam, 50,8 mm, Fischer Elektronik type SK 104 50,8 STS
Print 110650-5

Niet op de print:
Nettransformator, 230 V primair, 2x18 V/50 VA secundair (bijv. Multicomp MCTA050/18, Farnell-bestelnr. 9530380)
Zekering 0,315 A traag, 5 x 20 mm, met houder voor paneelmontage
Netspanningsschakelaar
