LED-ombouw voor fietskoplamp

LED-ombouw voor fietskoplamp

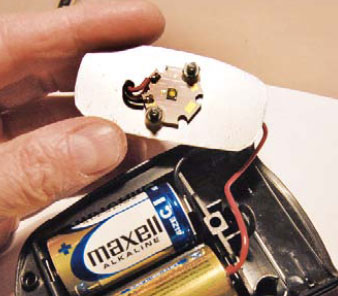

Omdat bij een fietsverlichting op batterijen de cellen vrij snel leeg raken, is het een goed idee om het oorspronkelijke gloeilampje te vervangen door een LED. In dit geval is het oorspronkelijke lampje, een Osram-type van 2,4 V/0,5 A, vervangen door een Cree XP-E die 114 lm kan leveren bij 350 mA. Hier is gekozen voor een iets kleinere stroom van 320 mA, waarbij de LED gevoed wordt uit een schakelende voeding die een constante stroom kan leveren tot een lage batterijspanning van 1,5 V.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Component list
Weerstanden:
R1 = 0Ohm15 (SMD 1206)
R2 = 332 k (SMD 0805)
R3 = 124 k (SMD 0805)
Condensatoren:
C1,C3 = 1 µ X5R (SMD 0805)
C2 = 100 n X5R (SMD 0805)
Spoelen:
L1 = 10 µH, 7,3 x 5 mm (bijv. TT Electronics HM7610100LFJTR)
Halfgeleiders:
D1 = MBR050
IC1 = LT1618EMS (Linear Technology)
Diversen:
Print 100879-1
