Opamp-experimenteer-print met SMD’s

Opamp-experimenteer-print met SMD’s

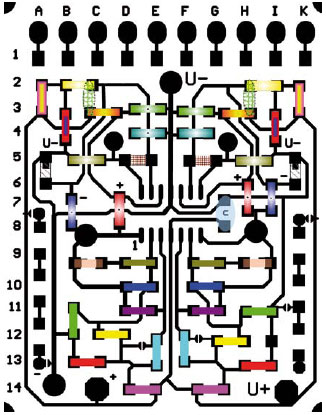

Om snel een schakeling met een opamp te kunnen bouwen, is een veelzijdige universele print ontworpen die geschikt is voor ‘1206’-onderdelen. Bij het ontwerp is uitgegaan van een SOIC-14 quad opamp, zoals de bekende TL074. De print is enkelzijdig uitgevoerd en erg klein, waardoor deze eenvoudig kan worden geëtst op een stukje printplaat dat nog ergens in de onderdelenbak rondzwerft.
