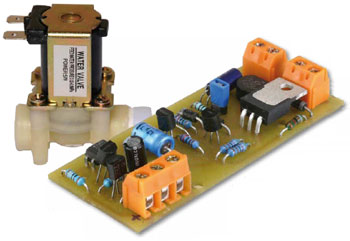

Stroomloze schakelaar

Voor inductieve belastingen

Inductieve belastingen die op netspanning werken, zoals motoren, kleppen en andere elektromagneten, worden vaak geschakeld met relais. Zoals bij alle inducties ontstaan er gemakkelijk vonken over de contacten op het moment dat de belasting wordt uitgeschakeld, wat de levensduur van die contacten bekort - tenzij je er maatregelen tegen neemt. Behalve contactslijtage kun je met hogere spanningen en de daarbij optredende hogere frequentiecomponenten ook problemen met elektromagnetische storing verwachten.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

100270-PCB.pdf

100270-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 100270-1.zip

Onderdelenlijst

Weerstanden:
R1 = 100 Ohm
R2 = 2k2
R3,R4 = 47 k
R5 = 82 k, 1 %, 0,6 W/350 V (Vishay MRS25000C8202FCTOO)
R6 = 220 Ohm
R7 = 180 Ohm
R8 = 68 Ohm
R9 = 22 k
Condensatoren:
C1,C3 = 10 µ/100 V, 20%, steek 2,5 mm, ø 6,3 mm
C2 = 10 µ/63 V axiaal, 10 x 4,5 mm
Halfgeleiders:
D1,D2 = 1N4004
D3 = 1N4007
D4 = BZX79-C13 (13 V/0,5 W)
B1 = WO6M, 600 V/1,5 A
T1 = IRG4BC30KDPbF
T2...T5 = BC546A
IC1 = PC817 (zie tekst)
Diversen:
Print 100270
JP1 = 2-pens header + jumper
K1,K2 = 2-polige printkroonsteen, steek 7,5 mm
K3 = 3-polige printkroonsteen, steek 5 mm

Discussie (0 opmerking(en))

J.A.M. de Koning 2 jaar geleden

Waar kan ik de Gerber-file mee openen??
Heb dit met de Kicad-Gerberviewer geprobeerd, werkt niet????

Antwoord

ElektorLabs 2 jaar geleden

De gerber viewer in KiCad6 opent ze zonder problemen, maar je moet wel "All files (*.*)" kiezen om de files te kunnen vinden want de extensies zijn niet volgens KiCad standaard.

Antwoord

J.A.M. de Koning 2 jaar geleden

Helaas,
ik had dat al geprobeerd (met "Kicad Gerber Viewer" 6.0.5)

Bij alle 'Open' mogelijkheden, zoals:
Open Gerberplot files
Open Gerber Job File
Open Zip Archive-file

krijg ik alleen maar foutmeldingen en 1 keer:
This job file uses an outdated format. Please recreate it.

Inhoud van de zip:
18.672 100270-1.zip
1.092 100270_nullstromschalter_fur_induktive Lasten.drd
1.137 100270_nullstromschalter_fur_induktive Lasten.dri
1.812 100270_nullstromschalter_fur_induktive Lasten.gpi
6.466 100270_nullstromschalter_fur_induktive Lasten.out
52.964 100270_nullstromschalter_fur_induktive Lasten.plc
8.426 100270_nullstromschalter_fur_induktive Lasten.sol
2.510 100270_nullstromschalter_fur_induktive Lasten.sts

Dus het lijkt mij dat er toch iets niet klopt!
M.Vr.Gr.
jam.de.koning@hccnet.nl

P.S.
Is mij ook niet duidelijk wat
ik met welke optie moet openen
Zie bijgevoegde snip.


Antwoord
