Nauwkeurige accumonitor

Nauwkeurige accumonitor

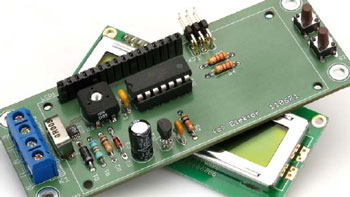

De in een accu opgeslagen hoeveelheid energie wordt uitgedrukt in watt-uur (Wh) Omdat de spanning op de accuklemmen tijdens het ontladen maar weinig verandert, kan als capaciteitsindicatie ook de ladingshoeveelheid in ampère-uur worden gebruikt. Bij een onregelmatige belasting van de accu is het echter lastig om de ontlaadtijd in te schatten. Daarom meet deze accumonitor elke seconde de actuele spannings- en stroomwaarden en telt deze op tot totaalwaarden in ampèreseconden respectievelijk wattseconden. Deze informatie wordt vervolgens op een LCD weergegeven in de voor accu’s gebruikelijke eenheden ampère-uur en watt-uur.
