RJ45 ‘looplicht’ kabeltester

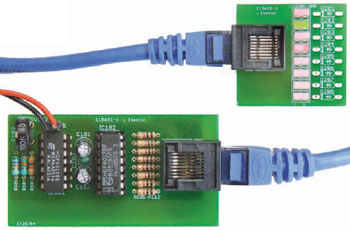

Deze goedkope en vrolijke schakeling is onmisbaar voor het opsporen van een defecte RJ45 kabel in een aansluitkast of waar dan ook. Sluit de master (zender) aan op het ene eind van de kabel en de slave (ontvanger) aan het andere eind. Als de LED's achtereenvolgens oplichten, dan is de kabel in orde. Als dat niet zo is, dan weet u dat u de oorzaak van de storing hebt gevonden.
Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Onderdelenlijst
Weerstanden:
R1 = 56 k
R2 = 33 k
R3 = 4k7
R4...R11 = 1 k
P1 = 100 k instelpotmeter, verticaal
Condensatoren:
C1,C2 = 15 µ/16 V radiaal
C3 = 1 n
Halfgeleiders:
IC1 = CD4011 of HEF4011
IC2 = CD4017 of HEF4017
D1...D8 = 1N4148 (zie tekst
D9...D16 = gewone LED of tweekleuren high-efficiency-LED (zie tekst artikel)
Diversen:
K1,K2 = RJ45 CAT5E-connector voor printmontage (bijv. Farnell nr. 2060718)
print 110691-1
